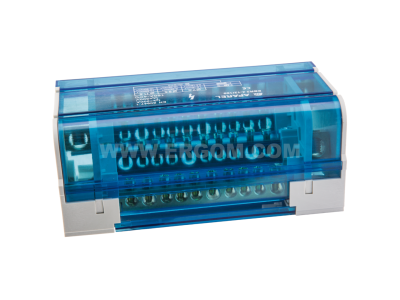

Blok rozdzielczy EBR2 4-11/125 | R33RA-02020300301 Ergom

Alternatywny kod produktu: EBR2 4-11/125

Opis i Kluczowe Cechy

Blok rozdzielczy oznaczony symbolem R33RA-02020300301 (model EBR2 4-11/125) przeznaczony jest do montażu na szynie typu TS lub płycie montażowej. Wyposażony w mosiężne, gwintowe zaciski przyłączeniowe oraz obudowę izolacyjną z tworzywa, zapewnia bezpieczne i przejrzyste łączenie przewodów w rozdzielnicach.

• Montaż na szynie TS lub płycie montażowej: uniwersalne mocowanie pozwala na elastyczne zastosowanie w standardowych rozdzielnicach i szafach sterowniczych.
• Mosieżne, gwintowane zaciski przyłączeniowe: zapewniają pewne i trwałe połączenie przewodów, odporne na korozję i wibracje.
• Obudowa izolacyjna z tworzywa: gwarantuje bezpieczeństwo użytkowania oraz izolację elektryczną elementów pod napięciem.
• Przezroczysta pokrywa z poliwęglanu: umożliwia optyczną kontrolę stanu podłączenia przewodów bez konieczności demontażu osłony.
• Kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicy, ułatwiając prowadzenie instalacji.

Zgodność z Normami

Blok rozdzielczy EBR2 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla aparatury elektroinstalacyjnej (seria DIN), co gwarantuje jego niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Blok rozdzielczy znajduje zastosowanie w instalacjach niskiego napięcia do rozdziału obwodów i łączenia przewodów w bezpieczny sposób. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Szafach sterowniczych i automatyce budynkowej do dystrybucji zasilania dla odbiorników.
• Instalacjach tymczasowych (np. place budowy) wymagających szybkiego i pewnego łączenia przewodów.
• Systemach oświetleniowych i gniazd wtykowych jako punkt rozdzielczy z możliwością wizualnej kontroli połączeń.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (TS35) lub bezpośrednio do płyty montażowej. Przed przykręceniem przewodów należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do obciążenia obwodu. Po zakończeniu prac zamknąć przezroczystą pokrywę, zabezpieczając przed przypadkowym dotykiem.

FAQ

• Czy pokrywa bloku jest zdejmowalna? Tak, pokrywa wykonana z przezroczystego poliwęglanu jest demontowalna, co ułatwia podłączanie przewodów. Po zakończeniu prac należy ją zamknąć w celu zachowania izolacji.
• Jaki stopień ochrony zapewnia obudowa? W danych katalogowych nie podano konkretnego stopnia ochrony IP. W warunkach montażu wewnątrz rozdzielnicy (typowe zabrudzenia IP20) blok jest odpowiednio chroniony przez obudowę z tworzywa.
• Z jakiego materiału wykonane są zaciski? Zaciski są mosiężne, gwintowane, co zapewnia dobrą przewodność i odporność na utlenianie. Gwint umożliwia pewne dokręcenie przewodu bez ryzyka poluzowania.
