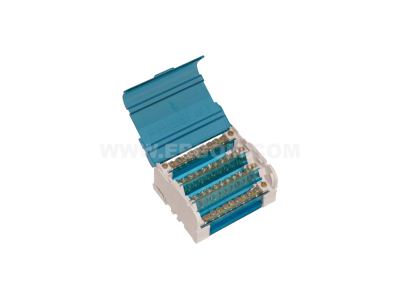

Blok rozdzielczy EBR 4-7/100 | R33RA-02020200101 Ergom

Opis i Kluczowe Cechy

Blok rozdzielczy EBR 4-7/100 marki ERGOM to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Konstrukcja urządzenia opiera się na wysokiej jakości mosiężnych, gwintowych zaciskach przyłączeniowych, które gwarantują doskonałą przewodność elektryczną oraz minimalną rezystancję styku. Obudowa izolacyjna wykonana z wytrzymałego tworzywa sztucznego zapewnia wysoki poziom bezpieczeństwa użytkowania, a transparentna pokrywa z poliwęglanu umożliwia pełną, optyczną kontrolę stanu podłączenia przewodów bez konieczności demontażu osłon. Dzięki kompaktowej budowie, blok EBR 4-7/100 pozwala na znaczną oszczędność miejsca wewnątrz rozdzielnicy, przy jednoczesnym zachowaniu przejrzystości instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na długowieczność komponentu w trudnych warunkach przemysłowych. Wykorzystanie poliwęglanu na pokrywy ochronne zapewnia nie tylko odporność na uderzenia, ale również spełnia wymagania dotyczące samogaśnięcia materiałów stosowanych w elektrotechnice.

Zastosowanie

Blok rozdzielczy EBR 4-7/100 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz w budownictwie komercyjnym. Jest idealnym rozwiązaniem do tworzenia punktów rozdziału zasilania w układach wieloobwodowych. Możliwość montażu na standardowej szynie typu TS (DIN) lub bezpośrednio na płycie montażowej za pomocą wkrętów sprawia, że jest to komponent niezwykle uniwersalny. Sprawdza się doskonale w rozdzielnicach głównych i obiektowych, gdzie wymagana jest wysoka estetyka połączeń oraz łatwość w późniejszej konserwacji lub rozbudowie systemu.

Wskazówki Montażowe

Podczas instalacji bloku EBR 4-7/100 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Blok można zatrzasnąć na standardowej szynie TS 35 lub przykręcić do płaskiej powierzchni płyty montażowej, co zapewnia stabilność mechaniczną całego węzła rozdzielczego.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapobiega przecinaniu pojedynczych drucików przez śrubę dociskową i gwarantuje optymalną powierzchnię styku.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków pod obciążeniem.
• Kontrola wizualna: Dzięki przeźroczystej pokrywie z poliwęglanu, po zakończeniu prac należy zweryfikować, czy izolacja przewodów nie została zbyt głęboko wprowadzona pod zacisk oraz czy wszystkie żyły są prawidłowo osadzone.

FAQ

• Czy blok EBR 4-7/100 można montować pionowo? Tak, konstrukcja zacisków i system montażu pozwalają na pracę w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Z jakiego materiału wykonane są zaciski? Zaciski przyłączeniowe są wykonane z mosiądzu, co zapewnia wysoką odporność na korozję i doskonałe parametry przewodzenia prądu.
• Czy pokrywa poliwęglanowa jest zdejmowalna? Tak, pokrywa umożliwia dostęp do zacisków w celu wykonania połączeń, a po zamknięciu chroni przed przypadkowym dotknięciem części pod napięciem.
