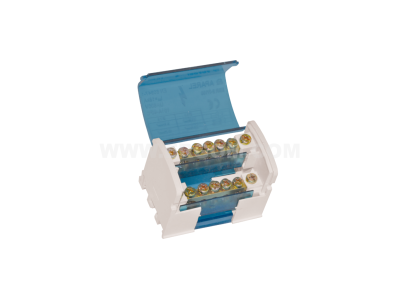

Blok rozdzielczy EBR 2-7/100 | R33RA-02020100101 Ergom

Opis i Kluczowe Cechy

Blok rozdzielczy EBR 2-7/100 marki ERGOM to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii elektrycznej wewnątrz rozdzielnic niskiego napięcia. Konstrukcja urządzenia opiera się na wysokiej jakości mosiężnych, gwintowych zaciskach przyłączeniowych, które zapewniają doskonałą przewodność elektryczną oraz minimalizują spadki napięcia na stykach. Obudowa izolacyjna wykonana z wytrzymałego tworzywa sztucznego gwarantuje wysoki poziom bezpieczeństwa użytkowania, chroniąc przed przypadkowym dotykiem części pod napięciem.

Kluczowym elementem konstrukcyjnym jest pokrywa wykonana z transparentnego poliwęglanu. Zastosowanie tego materiału pozwala na bezinwazyjną, optyczną kontrolę stanu podłączenia przewodów oraz weryfikację poprawności osadzenia żył w zaciskach bez konieczności demontażu osłon. Blok charakteryzuje się kompaktową budową, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szaf sterowniczych i rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystane materiały izolacyjne wykazują wysoką odporność termiczną i mechaniczną, co jest niezbędne w profesjonalnych instalacjach przemysłowych. Zastosowanie mosiądzu w elementach przewodzących zapewnia odporność na korozję oraz stabilność parametrów elektrycznych w długofalowej eksploatacji, co jest zgodne z wymogami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Blok rozdzielczy EBR 2-7/100 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Rozdziału potencjałów w szafach sterowniczych i rozdzielnicach głównych.
• Tworzenia punktów wspólnych dla przewodów neutralnych lub ochronnych.
• Instalacji wymagających przejrzystego i uporządkowanego prowadzenia okablowania.
• Systemów zasilania budynków komercyjnych oraz obiektów przemysłowych, gdzie liczy się niezawodność połączeń.

Wskazówki Montażowe

Urządzenie oferuje elastyczność w zakresie instalacji, umożliwiając montaż na dwa sposoby: bezpośrednio na standardowej szynie montażowej typu TS (DIN) lub na płaskiej płycie montażowej za pomocą wkrętów. Podczas montażu należy zwrócić szczególną uwagę na:

• Odpowiednie przygotowanie końcówek przewodów (zaleca się stosowanie tulejek zaciskowych w przypadku linek).
• Zastosowanie właściwego momentu dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia.
• Zapewnienie odpowiedniego odstępu izolacyjnego między sąsiednimi aparatami.
• Regularną kontrolę dokręcenia zacisków w ramach okresowych przeglądów instalacji.

FAQ

• Czy blok EBR 2-7/100 można montować pionowo? Tak, konstrukcja bloku pozwala na montaż w dowolnej orientacji na szynie TS, o ile zachowane są odpowiednie warunki chłodzenia i dostęp do zacisków.
• Z jakiego materiału wykonane są zaciski? Zaciski wykonane są z wysokogatunkowego mosiądzu, co zapewnia optymalne parametry przewodzenia i odporność na utlenianie.
• Czy pokrywa poliwęglanowa jest zdejmowalna? Tak, pokrywa umożliwia dostęp do zacisków podczas prac instalacyjnych, a jej transparentność ułatwia późniejszą inspekcję bez jej zdejmowania.
