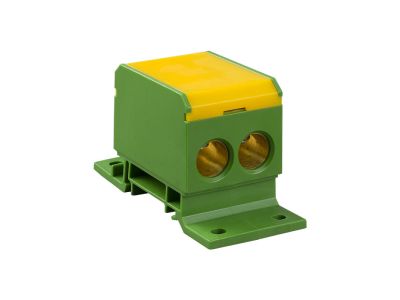

Blok rozdzielczy DB6-Z żółto/zielony (5szt) | 48.44 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

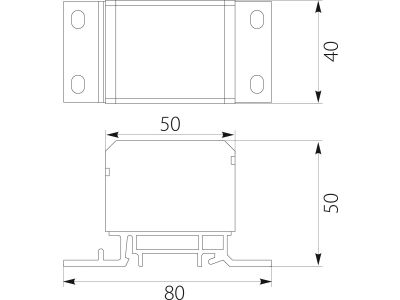

Blok rozdzielczy DB6-Z (symbol 48.44) to jednobiegunowy element do rozdziału przewodu ochronnego PE w instalacjach elektrycznych. Zaprojektowany do pracy przy prądzie znamionowym 160 A oraz napięciu 500 V, co pozwala na bezpieczne prowadzenie dużych obciążeń w obwodach ochronnych. Wyposażony w 2 wejścia i 5 wyjść, umożliwia rozgałęzienie przewodu na wiele odbiorów. Szerokość 40 mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 160 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• 2 wejścia i 5 wyjść (przekrój do 50 mm²): umożliwia elastyczne rozdzielenie przewodu ochronnego na kilka odbiorników bez konieczności stosowania dodatkowych złączek.
• Montaż na szynę DIN TH35 lub wkręt: daje swobodę instalacji zarówno w rozdzielnicach modułowych, jak i bezpośrednio na konstrukcji nośnej.
• Osłona izolacyjna przed dotykiem bezpośrednim: zwiększa bezpieczeństwo obsługi i chroni przed przypadkowym zwarciem.
• Kolor żółto-zielony: jednoznacznie oznacza przewód ochronny PE, ułatwiając identyfikację i zgodność z oznaczeniami instalacji.

Zgodność z Normami

Blok rozdzielczy DB6-Z spełnia wymogi europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Blok rozdzielczy DB6-Z znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodu ochronnego PE. Sprawdza się w rozdzielnicach głównych oraz podrozdzielnicach w obiektach komercyjnych i przemysłowych.

• Rozdział przewodu ochronnego PE w rozdzielnicach elektrycznych – łączenie kilku obwodów odbiorczych z jednym punktem zasilania.
• Przyłączanie przewodów o przekroju do 50 mm² w szafach sterowniczych i rozdziału energii.
• Stosowanie jako zacisk główny w instalacjach wymagających redundantnych połączeń ochronnych (dwa wejścia).
• Montaż w miejscach, gdzie potrzebna jest 5-wyjściowa listwa rozdzielcza PE – np. w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż bloku rozdzielczego DB6-Z może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element przeznaczony jest do mocowania na szynie TH35 (DIN) lub za pomocą wkrętów – w zależności od potrzeb instalacyjnych. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane: 4–50 mm² na wejściu i 2,5–50 mm² na wyjściu). Moment dokręcania śrub oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta.

FAQ

• Dlaczego blok jest w kolorze żółto-zielonym? Kolor żółto-zielony oznacza przewód ochronny PE – zgodnie z normą IEC. Użycie dedykowanego bloku PE eliminuje ryzyko pomyłki i zapewnia czytelność instalacji.
• Jaki jest maksymalny przekrój przewodu? Na wejściu można stosować przewody o przekroju od 4 do 50 mm², na wyjściu od 2,5 do 50 mm² (zarówno jednożyłowe, wielożyłowe, jak i linkowe).
• Czy blok można zamontować bez szyny DIN? Tak – producent przewidział możliwość montażu za pomocą wkrętów, co pozwala na instalację bezpośrednio na płycie montażowej rozdzielnicy.
