Blok rozdzielczy DB6-S 2x4-70mm²,2x4-50mm²,1x4-25mm² na szynę TH lub wkręt 500V 196A 6kV szary | 48.41 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

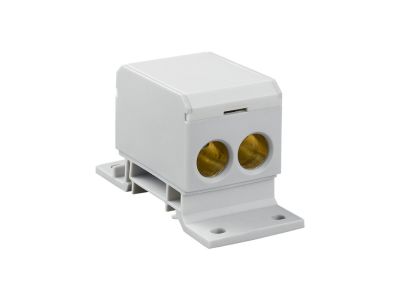

Blok rozdzielczy DB6-S marki Elektro-Plast to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się wysoką obciążalnością prądową wynoszącą aż 196 A, co pozwala na bezpieczną obsługę wymagających obwodów przemysłowych i komercyjnych. Konstrukcja bloku opiera się na gwintowanych elementach zaciskowych, które gwarantują trwały i pewny styk elektryczny, minimalizując ryzyko przegrzania punktów połączeniowych.

Produkt oferuje wszechstronność w zakresie przekrojów przyłączeniowych, umożliwiając podłączenie przewodów o zróżnicowanej średnicy:

• Dwa wejścia/wyjścia dla przewodów o przekroju od 4 mm² do 70 mm², co pozwala na doprowadzenie głównego zasilania o dużym natężeniu.
• Dwa zaciski obsługujące przewody od 4 mm² do 50 mm², idealne do rozdziału energii na mniejsze podrozdzielnice.
• Jeden zacisk dla przewodów od 4 mm² do 25 mm², dedykowany do odbiorników o mniejszej mocy.

Napięcie znamionowe izolacji wynosi 500V, a odporność na napięcie udarowe to 6kV, co świadczy o wysokiej wytrzymałości dielektrycznej urządzenia i bezpieczeństwie użytkowania w trudnych warunkach sieciowych.

Zgodność z Normami

Blok rozdzielczy DB6-S został wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego niskiego napięcia. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną. Produkt spełnia wymagania bezpieczeństwa pozwalające na jego stosowanie w profesjonalnych prefabrykacjach rozdzielnic, co potwierdza jego niezawodność w instalacjach przemysłowych. Stopień ochrony oraz parametry izolacji są dostosowane do standardów obowiązujących w nowoczesnej elektrotechnice.

Zastosowanie

Głównym obszarem zastosowania bloku DB6-S są rozdzielnice niskiego napięcia, gdzie zachodzi potrzeba efektywnego i przejrzystego rozdziału energii elektrycznej z jednego źródła na kilka obwodów. Dzięki swojej budowie, blok idealnie sprawdza się w:

• Przemysłowych systemach automatyki i sterowania.
• Rozdzielnicach głównych w budownictwie wielorodzinnym i użyteczności publicznej.
• Szafach sterowniczych maszyn, gdzie wymagane jest bezpieczne łączenie przewodów o dużych przekrojach.
• Modernizacjach istniejących instalacji w celu uporządkowania struktury okablowania.

Wskazówki Montażowe

Blok rozdzielczy DB6-S oferuje dwusystemowy sposób montażu, co znacząco podnosi jego funkcjonalność. Może być on osadzony na standardowej szynie montażowej DIN (TH35) lub przykręcony bezpośrednio do płyty montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Zaciski gwintowane pozwalają na montaż przewodów sztywnych (drut) bez dodatkowej obróbki lub przewodów giętkich (linka), które muszą być zakończone odpowiednio dobraną tulejką kablową.
• Moment dokręcania: Należy zachować odpowiednią siłę docisku śrub, aby zapewnić optymalny kontakt elektryczny i zapobiec poluzowaniu się przewodów pod wpływem drgań lub zmian temperatury.
• Izolacja: Szara obudowa zapewnia odpowiednią separację fazową, jednak należy pamiętać o zachowaniu bezpiecznych odstępów izolacyjnych zgodnie z projektem instalacji.

FAQ

1. Czy blok DB6-S można stosować z przewodami aluminiowymi?
Zgodnie ze specyfikacją, blok jest dedykowany do standardowych połączeń miedzianych. W przypadku chęci użycia przewodów aluminiowych, należy skonsultować się z dokumentacją techniczną producenta w zakresie dopuszczalności takich połączeń i stosowania past stykowych.

2. Jaki jest maksymalny prąd znamionowy urządzenia?
Maksymalny prąd znamionowy dla tego modelu wynosi 196 A, co czyni go rozwiązaniem do zastosowań wysokoprądowych.

3. Czy montaż wymaga specjalistycznych narzędzi?
Do montażu przewodów wymagane są standardowe wkrętaki lub klucze dostosowane do łbów śrub zaciskowych. Montaż na szynie TH35 odbywa się zatrzaskowo, bez użycia narzędzi.
