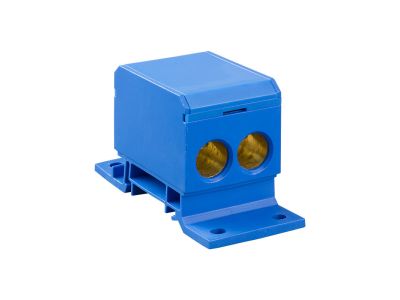

Blok rozdzielczy DB6-N 2x4-70mm²,2x4-50mm²,1x4-25mm² na szynę TH lub wkręt 500V 196A 6kV niebieski | 48.38 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

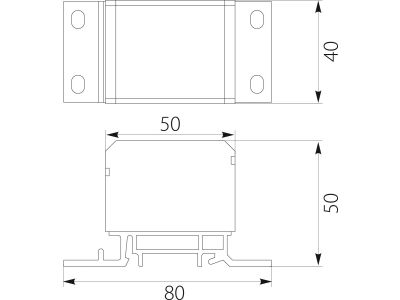

Blok rozdzielczy DB6-N (symbol 48.38) firmy DB6 to jednoobwodowy zacisk główny przeznaczony do bezpiecznej dystrybucji energii w rozdzielnicach niskiego napięcia. Urządzenie o prądzie znamionowym 160 A i napięciu znamionowym 500 V pozwala na pewne zasilanie odbiorników w instalacach o znacznym poborze mocy. Dzięki obsłudze przewodów o przekroju do 50 mm² na wyjściu oraz możliwości montażu na szynie DIN lub za pomocą wkrętów, blok sprawdza się zarówno w centralnych punktach rozdziału, jak i w miejscach wymagających elastycznego okablowania. Szerokość modułu 40 mm ułatwia integrację w standardowych rozdzielnicach.

• Prąd znamionowy 160 A: zapewnia bezpieczną pracę w obwodach głównych bez ryzyka przeciążenia styków – idealny do zasilania rozdzielnic podrzędnych lub dużych odbiorników.
• Napięcie znamionowe 500 V AC / napięcie udarowe 6 kV: gwarantuje izolację na poziomie odpowiednim do sieci trójfazowych oraz odporność na przepięcia łączeniowe i atmosferyczne.
• Obsługa przewodów wielożyłowych i linkowych do 50 mm² (wejście) i do 50 mm² (wyjście): pozwala na elastyczne łączenie kabli o dużych przekrojach bez konieczności stosowania tulejek.
• 2 wejścia i 5 wyjść w jednym biegunie: umożliwia rozdział kilku obwodów z jednego źródła, upraszczając okablowanie i oszczędzając miejsce w rozdzielnicy.
• Montaż na szynę TH (DIN) lub za pomocą wkrętów: daje swobodę instalacji zarówno w standardowych listwach, jak i na płaskich powierzchniach.

Zgodność z Normami

Blok rozdzielczy DB6-N spełnia wymagania europejskich norm dotyczących sprzętu elektroinstalacyjnego. Produkt posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonany z materiałów o wysokiej odporności termicznej i mechanicznej, zapewnia długotrwałą niezawodność w warunkach normalnej eksploatacji.

Zastosowanie

Blok rozdzielczy DB6-N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i przejrzyste rozgałęzienie przewodów zasilających. Sprawdza się w instalacach przemysłowych, komercyjnych oraz mieszkaniowych o podwyższonych wymaganiach dotyczących poboru mocy.

• Rozdział energii z głównej szyny zasilającej na kilka odbiorników w rozdzielnicach głównych i podrzędnych.
• Zasilanie dużych urządzeń stacjonarnych (maszyny, piece, klimatyzatory) wymagających przewodów o przekroju do 50 mm².
• Tworzenie punktów rozdziału w systemach dystrybucji energii – zarówno w wersji montowanej na szynie DIN, jak i śrubami do podłoża.
• Okablowanie w rozdzielnicach przemysłowych, gdzie konieczne jest szybkie podłączenie wielu odbiorów do jednego źródła.

Wskazówki Montażowe

Montaż bloku rozdzielczego DB6-N może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą wkrętów do podłoża. Dokręć zaciski momentem podanym w instrukcji producenta; dobierz przekrój przewodów do prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Czy blok jest wyposażony w podświetlenie LED? Nie. DB6-N to blok rozdzielczy bez elementów sygnalizacyjnych. Jego funkcją jest wyłącznie rozdział przewodów.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP. Standardowo bloki zaciskowe montowane wewnątrz rozdzielnic zalecane są do użytku w suchych pomieszczeniach (IP20 dla obudowy rozdzielnicy).
• Czy zaciski są przystosowane do przewodów linkowych bez tulejek? Wg danych producenta – nie. Do przewodów linkowych zaleca się stosowanie tulejek zaciskowych, natomiast przewody linkowe cienkodrutowe również wymagają tulejek.
