Blok rozdzielczy DB4-S 4x4-70 mm² na szynę TH lub wkrętami 500V 196A 6kV szary | 48.32 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

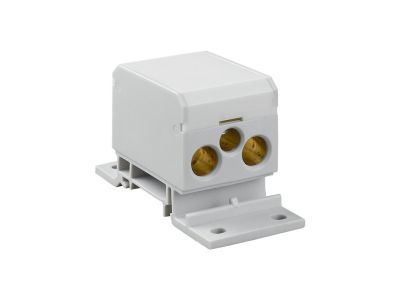

Blok rozdzielczy DB4-S (symbol 48.32) to uniwersalny element do przyłączania przewodów o przekroju od 4 do 70 mm², przeznaczony do mocowania na szynie TH/TS 35 lub za pomocą wkrętów. Dzięki prądowi znamionowemu 196 A i napięciu 500 V zapewnia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania zacisków. Obudowa z poliamidu gwarantuje izolację i trwałość, a mosiężne, gwintowane zaciski łączeniowe umożliwiają pewne i powtarzalne połączenia przewodów z końcówkami lub bez.

• Prąd znamionowy 196 A: umożliwia bezpieczne przyłączanie przewodów w obwodach o dużym obciążeniu, minimalizując straty mocy i ryzyko przegrzania.
• Napięcie znamionowe 500 V: zapewnia rezerwę napięciową dla standardowych instalacji niskiego napięcia (do 400 V) oraz zastosowań przemysłowych.
• Wytrzymałość udarowa 6 kV: gwarantuje odporność na przepięcia w sieci, zwiększając niezawodność połączeń.
• Zaciski dla przewodów 4–70 mm²: elastyczność w doborze przekroju – od cienkich przewodów sterowniczych po grube kable zasilające.
• Montaż na szynę TH/TS 35 lub za pomocą wkrętów: wszechstronność instalacji – w standardowych rozdzielnicach modułowych, puszkach instalacyjnych lub na płytach montażowych.
• Obudowa z poliamidu (szara): wysoka izolacyjność, odporność mechaniczna i termiczna, dedykowana do pracy wewnątrz rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z zasadami obowiązującymi dla osprzętu rozdzielnicowego, zapewnia niezawodne połączenie w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Blok rozdzielczy DB4-S znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączanie przewodów – zarówno w rozdzielnicach głównych, jak i podrozdzielnicach. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w domowych rozdzielnicach.

• Łączenie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach głównych i piętrowych.
• Tworzenie punktów rozgałęźnych dla odbiorników o dużym poborze prądu (piece indukcyjne, klimatyzatory, maszyny).
• Przyłączanie przewodów zasilających szyny zbiorcze i listwy rozdzielcze w szafach sterowniczych.
• Budowa tymczasowych połączeń w układach testowych i serwisowych wymagających dużego przekroju przewodów.

Wskazówki Montażowe

Montaż bloku rozdzielczego DB4-S powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Produkt można mocować na szynie TH/TS 35 (wystarczy zatrzasnąć) lub za pomocą wkrętów przez otwory montażowe. Przewody należy odizolować na odpowiednią długość i mocno dokręcić w mosiężnych zaciskach z momentem zgodnym z dokumentacją producenta. Przekrój przewodów (4–70 mm²) dobrać do prądu obciążenia oraz zabezpieczeń nadprądowych. Po zakończeniu prac sprawdzić poprawność połączeń.

FAQ

• Jakie przewody można podłączyć do bloku DB4-S? Blok przyjmuje przewody o przekroju od 4 mm² do 70 mm², zarówno wielodrutowe (linka) jak i pełne (drut), z końcówkami kablowymi lub bez – zaciski gwintowane zapewniają mocne połączenie.
• Czy blok nadaje się do montażu na szynie DIN? Tak, został zaprojektowany do mocowania na szynie TH/TS 35 (DIN 35 mm). Dodatkowo istnieje możliwość przykręcenia go wkrętami do powierzchni płaskiej.
• Jaki stopień ochrony ma ten blok? W danych producenta nie podano konkretnego stopnia IP. W zwykłych rozdzielnicach wewnętrznych wystarczająca jest ochrona IP20 zapewniona przez obudowę szafy – blok należy montować w miejscu chronionym przed wilgocią i zabrudzeniami.
