Blok rozdzielczy DB2-N na szynę TH lub wkrętami 500V 196A 6kV niebieski | 48.20 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

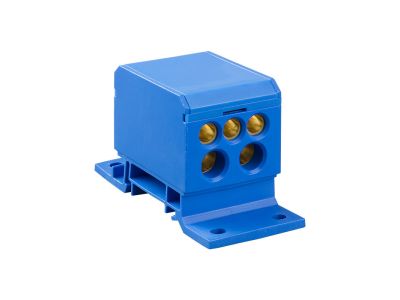

Blok rozdzielczy DB2-N marki Elektro-Plast (SKU: 48.20) to profesjonalne rozwiązanie dedykowane do systemów dystrybucji energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A (z obciążalnością do 196 A przy określonych warunkach), co pozwala na bezpieczne zarządzanie dużymi obciążeniami w instalacjach przemysłowych i komercyjnych. Konstrukcja jednobiegunowa w kolorze niebieskim ułatwia identyfikację torów neutralnych w układach zasilania.

• Wydajność prądowa: Prąd znamionowy 160 A gwarantuje stabilną pracę nawet przy wysokim zapotrzebowaniu energetycznym.
• Elastyczność przyłączy: Blok posiada 2 wejścia o przekroju od 4 mm² do 50 mm² oraz 5 wyjść o przekroju od 2,5 mm² do 50 mm², co umożliwia efektywne rozdzielenie zasilania na poszczególne obwody.
• Bezpieczeństwo: Pełna osłona izolacyjna chroni przed przypadkowym dotykiem części czynnych, co podnosi standard bezpieczeństwa obsługi rozdzielnicy.
• Wytrzymałość napięciowa: Znamionowe napięcie izolacji 500 V oraz napięcie udarowe wytrzymywane 6 kV zapewniają odporność na przepięcia sieciowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dla aparatury niskiego napięcia. Klasyfikacja jako blok zaciskowy główny (EC000275) potwierdza jego przydatność w profesjonalnych systemach rozdziału energii. Zastosowane materiały izolacyjne oraz mosiężne elementy zaciskowe gwarantują długowieczność i minimalizację strat energii na stykach, co jest kluczowe dla zachowania ciągłości zasilania w obiektach o krytycznym znaczeniu.

Zastosowanie

Blok rozdzielczy DB2-N znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym wyborem do:

• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz przemysłowym.
• Systemów automatyki budynkowej, gdzie wymagane jest uporządkowane rozdzielenie potencjałów.
• Szaf sterowniczych maszyn, wymagających solidnego punktu wspólnego dla przewodów o dużych przekrojach.
• Instalacji fotowoltaicznych i systemów zasilania gwarantowanego jako element łączący sekcje zasilania.

Wskazówki Montażowe

Montaż bloku DB2-N jest niezwykle uniwersalny i może odbywać się na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie montażowej DIN (TH35) lub bezpośrednio do płyty montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Typ przewodów: Blok obsługuje przewody jednożyłowe (drut), wielożyłowe oraz linki cienkodrutowe. W przypadku stosowania linek, wymagane jest użycie odpowiednich tulejek zaciskowych.
• Moment dokręcania: Połączenie śrubowe wymaga zastosowania odpowiedniej siły docisku, aby zapewnić minimalną rezystancję przejścia i zapobiec przegrzewaniu się zacisków.

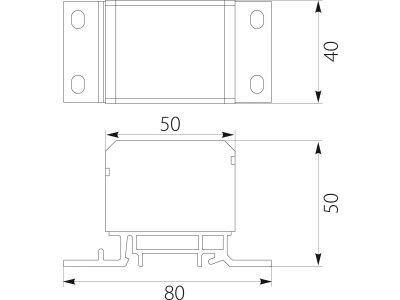

• Organizacja przestrzeni: Kompaktowe wymiary (szerokość 40 mm, wysokość 50 mm, głębokość 80 mm) pozwalają na optymalne wykorzystanie miejsca na szynie DIN.

FAQ

• Czy blok DB2-N można montować pionowo? Tak, konstrukcja zacisków śrubowych oraz system montażu na szynę DIN pozwalają na pracę w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Czy produkt wymaga okresowej konserwacji? Zaleca się okresowe sprawdzanie momentu dokręcenia śrub zaciskowych, szczególnie w instalacjach narażonych na wibracje lub duże cykliczne zmiany obciążenia.
• Czy można stosować przewody aluminiowe? Blok jest dedykowany do przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy zastosować odpowiednie pasty kontaktowe i zweryfikować dopuszczenia producenta dla danego typu zacisku.
