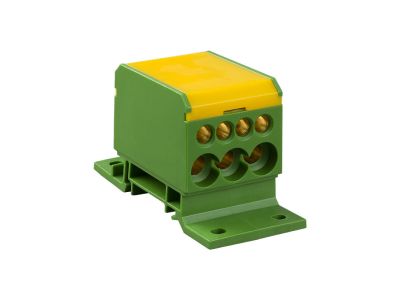

Blok rozdzielczy DB1-Z na szynę TH lub wkrętami 500V 196A 6kV żółto/zielony | 48.17 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok rozdzielczy DB1-Z od renomowanego producenta Elektro-Plast to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym na poziomie 196A, co pozwala na bezpieczną obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Napięcie znamionowe izolacji wynosi 500V, a odporność na napięcie udarowe o wartości 6kV gwarantuje wysoką niezawodność nawet w przypadku wystąpienia przepięć w sieci.

Konstrukcja bloku opiera się na mosiężnych, gwintowanych zaciskach łączeniowych, które zapewniają doskonałą przewodność elektryczną oraz trwałość mechaniczną połączenia. Obudowa wykonana z wysokiej jakości poliamidu pełni funkcję izolacyjną, chroniąc przed przypadkowym dotykiem części czynnych. Kolor żółto-zielony jednoznacznie identyfikuje blok jako element przeznaczony do szyn wyrównawczych lub przewodów ochronnych PE, co ułatwia organizację i serwisowanie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Zastosowanie poliamidu jako materiału izolacyjnego zapewnia wysoką odporność na temperaturę oraz właściwości samogasnące, co jest kluczowe dla bezpieczeństwa przeciwpożarowego w rozdzielnicach. Blok spełnia wymagania techniczne pozwalające na jego stosowanie w instalacjach o napięciu znamionowym do 500V, co potwierdza jego uniwersalność w sektorze elektroenergetycznym.

Zastosowanie

Blok rozdzielczy DB1-Z znajduje szerokie zastosowanie w budowie nowoczesnych szaf sterowniczych oraz rozdzielnic niskiego napięcia. Jest idealnym rozwiązaniem do:

• Tworzenia punktów rozdziału energii w instalacjach przemysłowych.
• Łączenia przewodów ochronnych PE dzięki dedykowanej kolorystyce żółto-zielonej.
• Systemów automatyki budynkowej, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Modernizacji istniejących tablic rozdzielczych, gdzie konieczne jest uporządkowanie struktury okablowania.

Wskazówki Montażowe

Uniwersalność montażu to jedna z największych zalet modelu DB1-Z. Blok może być instalowany na dwa sposoby:

• Na standardowej szynie montażowej TH/TS 35 (szyna DIN), co pozwala na szybki zatrzaskowy montaż i łatwą rekonfigurację układu.
• Bezpośrednio do podłoża za pomocą wkrętów, co jest szczególnie przydatne w miejscach narażonych na większe wibracje lub tam, gdzie nie stosuje się szyn nośnych.

Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków mosiężnych, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu. Blok umożliwia przyłączanie przewodów zarówno sztywnych (drut), jak i giętkich (linka) z zastosowaniem odpowiednich końcówek kablowych lub bez nich.

FAQ

• Czy blok DB1-Z można stosować jako szynę zerową? Ze względu na żółto-zieloną kolorystykę obudowy, produkt jest dedykowany przede wszystkim do pełnienia funkcji szyny ochronnej PE.
• Jaki jest maksymalny prąd pracy tego bloku? Blok jest przystosowany do pracy z prądem znamionowym do 196A.
• Czy urządzenie wymaga specjalistycznych narzędzi do montażu? Do montażu na szynie DIN nie są wymagane narzędzia, natomiast do podłączenia przewodów wystarczy standardowy wkrętak o odpowiednim profilu dopasowanym do zacisków mosiężnych.
