Blok rozdzielczy BRZ-4X11 szary/niebieski (1szt) | 49.711 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

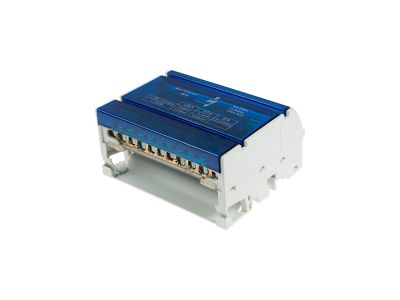

Blok rozdzielczy BRZ-4x11 (symbol 49.711) w kolorze szarym z niebieską klapką to element rozdzielnicy przeznaczony do przyłączania przewodów bez lub z końcówkami kablowymi. Dzięki prądowi 125 A i napięciu 500 V sprawdza się w obwodach o znacznym obciążeniu, a zdolność zwarciowa 20 kA zapewnia bezpieczeństwo przy wysokich prądach zwarcia. Szerokość modułu – 4x11 oznacza cztery zaciski w jednym bloku, co pozwala na elastyczne rozgałęzianie obwodów.

• Prąd znamionowy 125 A: umożliwia bezpieczne przyłączanie przewodów w obwodach o dużym obciążeniu, bez ryzyka przegrzania zacisków.
• Napięcie znamionowe 500 V: dedykowany do instalacji niskiego napięcia, zarówno jednofazowych, jak i trójfazowych.
• Zdolność zwarciowa 20 kA: gwarantuje odporność na wysokie prądy zwarciowe, podnosząc bezpieczeństwo całej rozdzielnicy.
• Uchylna klapka i składana obudowa: ułatwia dostęp do zacisków podczas montażu i konserwacji, a jednocześnie zabezpiecza przed przypadkowym dotykiem.
• Mosiężne, gwintowane zaciski łączeniowe: zapewniają pewne i trwałe połączenie przewodów, bez potrzeby stosowania końcówek kablowych.
• Obudowa z poliamidu: lekka, wytrzymała i izolacyjna, chroniąca przed zwarciami i wpływem środowiska.

Zgodność z Normami

Blok rozdzielczy BRZ-4x11 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Spełnia wymagania dla aparatury rozdzielczej i sterowniczej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Blok rozdzielczy BRZ-4x11 znajduje zastosowanie w rozdzielnicach elektrycznych, w których wymagane jest bezpieczne rozgałęzienie przewodów zasilających lub sygnałowych.

• Rozgałęzianie przewodów w szafach rozdzielczych – łączenie kilku odbiorów z jednego źródła zasilania.
• Mocowanie na szynie TH35 (TS35) w rozdzielnicach modułowych – szybki i stabilny montaż.
• Montaż na powierzchniach płaskich za pomocą wkrętów – elastyczność w starszych rozdzielnicach lub w puszkach.
• Łączenie przewodów bez końcówek kablowych – oszczędność czasu i materiału przy instalacjach tymczasowych lub serwisowych.

Wskazówki Montażowe

Montaż i podłączenie bloku rozdzielczego może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) oraz po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35/TS35 lub na powierzchni płaskiej za pomocą wkrętów. Przy podłączaniu przewodów należy stosować moment dokręcania określony w dokumentacji producenta, a przekrój przewodów dobrać do prądu znamionowego 125 A i warunków zwarciowych.

FAQ

• Czy blok rozdzielczy BRZ-4x11 nadaje się do przewodów z końcówkami kablowymi? Tak, blok jest przystosowany do przyłączania przewodów zarówno bez końcówek, jak i z końcówkami kablowymi (np. tulejki, widełki). Gwintowane zaciski mosiężne zapewniają pewne połączenie w obu przypadkach.
• Jaki jest stopień ochrony bloku? Producent nie podaje konkretnego stopnia ochrony IP. Standardowo blok jest przeznaczony do montażu wewnątrz rozdzielnicy (na szynie TH35 lub w puszce), gdzie środowisko jest sucho i nie narażone na bezpośrednie działanie wody.
• Czy można go montować na szynie DIN 35 mm? Tak, blok jest wyposażony w mechanizm zatrzaskowy do montażu na szynie TH35 (TS35), zgodnej z normą DIN. Można go również przymocować na powierzchni płaskiej za pomocą wkrętów.
