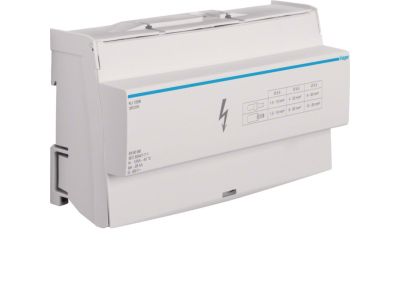

Blok rozdzielczy 4-polowy In=125 A | KJ125B Hager

Opis i Kluczowe Cechy

Blok rozdzielczy 4-polowy marki HAGER o prądzie znamionowym In=125 A to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii elektrycznej wewnątrz rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się zwartą konstrukcją, która pozwala na znaczną oszczędność miejsca na szynie montażowej, przy jednoczesnym zachowaniu pełnej przejrzystości oprzewodowania. Cztery odizolowane bieguny umożliwiają niezależne prowadzenie torów prądowych, co jest kluczowe w systemach trójfazowych z torem neutralnym. Solidne zaciski śrubowe gwarantują trwały styk elektryczny, minimalizując rezystancję przejścia i ograniczając nagrzewanie się punktów połączeniowych nawet przy pełnym obciążeniu znamionowym 125 A.

• Prąd znamionowy 125 A pozwalający na obsługę zaawansowanych układów zasilających.
• Konstrukcja 4-biegunowa ułatwiająca organizację systemów TN-S oraz TN-C-S.
• Wysoka wytrzymałość dielektryczna i odporność na prądy zwarciowe.
• Transparentna osłona izolacyjna umożliwiająca wzrokową kontrolę stanu połączeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury rozdzielczej i sterowniczej. Spełnienie wymagań normy IEC/EN 60947-7-1 gwarantuje, że blok rozdzielczy KJ125B utrzymuje swoje parametry techniczne w długofalowej eksploatacji przemysłowej. Urządzenie posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz zgodność z dyrektywami niskonapięciowymi LVD. Materiały użyte do produkcji obudowy są bezhalogenowe i charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Blok rozdzielczy HAGER KJ125B znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w przemyśle. Jest niezastąpionym elementem w szafach sterowniczych i rozdzielnicach głównych, gdzie zachodzi potrzeba rozdzielenia zasilania z jednego głównego toru na kilka mniejszych obwodów odbiorczych. Idealnie sprawdza się w układach automatyki budynkowej, zasilaniu zestawów pomiarowych oraz jako punkt zbiorczy dla przewodów ochronnych i neutralnych w rozbudowanych instalacjach elektrycznych.

Wskazówki Montażowe

Montaż bloku odbywa się w sposób intuicyjny na standardowej szynie DIN (TS35), co pozwala na szybką integrację z pozostałą aparaturą modułową. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny docisk przewodów i uniknąć ich poluzowania pod wpływem drgań lub cykli termicznych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega uszkodzeniu pojedynczych drucików miedzianych. Przed zamknięciem rozdzielnicy należy upewnić się, że osłony izolacyjne bloku są prawidłowo zatrzaśnięte, zapewniając stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Czy blok KJ125B można montować pionowo? Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jaki jest maksymalny prąd pracy tego bloku? Urządzenie jest zaprojektowane do pracy ciągłej przy prądzie znamionowym nieprzekraczającym 125 A.
• Czy produkt wymaga okresowej konserwacji? Zaleca się okresową kontrolę termowizyjną oraz sprawdzenie momentu dokręcenia zacisków śrubowych, szczególnie w instalacjach narażonych na duże wahania obciążeń.
