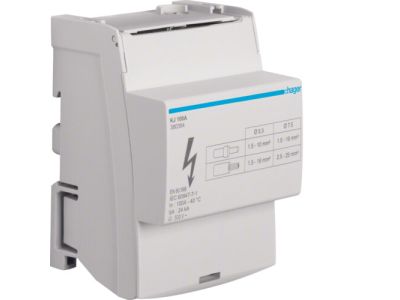

Blok rozdzielczy 4-polowy In=100 A | KJ100A Hager

Opis i Kluczowe Cechy

Blok rozdzielczy 4-polowy o prądzie znamionowym In=100 A to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o efektywnym i bezpiecznym rozdziale energii elektrycznej wewnątrz rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się zwartą konstrukcją, która pozwala na znaczną oszczędność miejsca na szynie montażowej, przy jednoczesnym zachowaniu pełnej przejrzystości oprzewodowania. Prąd znamionowy wynoszący 100 A umożliwia obsługę zaawansowanych obwodów zasilających, gwarantując stabilność pracy nawet przy pełnym obciążeniu. Każdy z czterech biegunów jest odizolowany, co minimalizuje ryzyko wystąpienia zwarć międzyfazowych, a solidne zaciski śrubowe zapewniają trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i osprzętu rozdzielczego. Blok spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach przemysłowych i budynkowych. Zastosowane materiały izolacyjne posiadają wysoką klasę odporności termicznej oraz są samogasnące, co bezpośrednio przekłada się na podniesienie poziomu bezpieczeństwa przeciwpożarowego w obiekcie. Stopień ochrony IP oraz parametry izolacji są dostosowane do montażu w obudowach rozdzielczych, zapewniając ochronę przed dotykiem bezpośrednim części czynnych.

Zastosowanie

Blok rozdzielczy KJ100A znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym wyborem do:

• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz biurowym.
• Szaf sterowniczych w automatyce przemysłowej, gdzie wymagany jest uporządkowany podział zasilania na poszczególne sekcje.
• Systemów zasilania gwarantowanego i instalacji fotowoltaicznych jako punkt zbiorczy dla przewodów fazowych i neutralnych.
• Modernizacji istniejących tablic rozdzielczych w celu zwiększenia liczby dostępnych odpływów bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż bloku rozdzielczego HAGER powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Urządzenie należy zatrzasnąć na standardowej szynie montażowej DIN (TS35), co zapewnia stabilne mocowanie mechaniczne.
• Podczas podłączania przewodów należy zwrócić szczególną uwagę na zalecany moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków.
• Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę.
• Należy zachować odpowiednie odstępy izolacyjne oraz upewnić się, że osłony izolacyjne są poprawnie zamontowane po zakończeniu prac instalacyjnych.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja bloku pozwala na montaż zarówno w poziomie, jak i w pionie na szynie DIN, o ile zachowane są parametry chłodzenia naturalnego.
• Jaki jest maksymalny prąd pracy? Maksymalny prąd znamionowy wynosi 100 A, co pozwala na zasilanie rozbudowanych zestawów aparatury modułowej.
• Czy blok posiada osłony zacisków? Tak, blok rozdzielczy HAGER jest wyposażony w zintegrowane osłony, które chronią przed przypadkowym dotknięciem części pod napięciem, podnosząc bezpieczeństwo obsługi.
