Blok rozdzielczy dystrybucyjny 250A wejście 1x120mm2, wyjście 2x35mm2 , 5x16mm2, 4x10mm2 | 9D.01.5.250.0111 Finder

Opis i Kluczowe Cechy

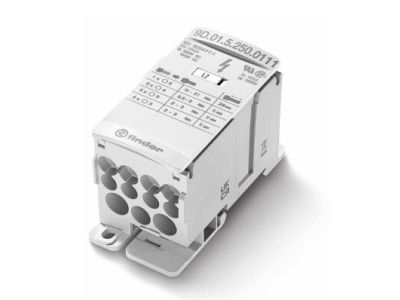

Blok rozdzielczy dystrybucyjny FINDER o numerze katalogowym 9D.01.5.250.0111 to zaawansowane rozwiązanie inżynieryjne zaprojektowane do efektywnego zarządzania energią w systemach o wysokim obciążeniu. Urządzenie charakteryzuje się prądem znamionowym na poziomie 250 A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Konstrukcja bloku umożliwia podłączenie głównego przewodu zasilającego o przekroju znamionowym do 120 mm², co gwarantuje minimalizację spadków napięcia oraz stabilność termiczną przy pełnym obciążeniu.

Produkt oferuje łącznie 12 punktów połączeniowych, co pozwala na precyzyjne rozdzielenie zasilania na poszczególne obwody odbiorcze. Wyjścia zostały zróżnicowane pod kątem przekrojów, aby umożliwić optymalne dopasowanie przewodów: 2 wyjścia o przekroju do 35 mm², 5 wyjść do 16 mm² oraz 4 wyjścia do 10 mm². Solidne zaciski śrubowe zapewniają trwały docisk mechaniczny, co jest kluczowe dla zachowania niskiej rezystancji zestyku przez cały okres eksploatacji.

Zgodność z Normami

Blok rozdzielczy FINDER został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa elektrycznego. Montaż urządzenia odbywa się na standardowej szynie DIN 35 mm, zgodnie z europejską normą EN 60715, co zapewnia pełną kompatybilność z większością nowoczesnych rozdzielnic i szaf sterowniczych. Wysoka jakość materiałów izolacyjnych oraz precyzja wykonania zacisków gwarantują niezawodność wymaganą w profesjonalnych aplikacjach elektroenergetycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnej dystrybucji dużej mocy. Idealnie sprawdza się w:

• Rozdzielnicach głównych i obiektowych w budownictwie przemysłowym.
• Puszkach łączeniowych o wysokiej gęstości upakowania aparatury.
• Systemach sterowania maszynami, gdzie wymagane jest rozdzielenie zasilania na wiele podzespołów.
• Instalacjach fotowoltaicznych i systemach zasilania awaryjnego jako punkt zbiorczy.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę bloku rozdzielczego, należy przestrzegać poniższych zaleceń montażowych:

• Montaż należy przeprowadzić na szynie DIN (EN 60715), upewniając się, że zatrzask jest prawidłowo zablokowany.
• Przewody o przekroju 120 mm² powinny być odpowiednio odizolowane i wprowadzone do zacisku wejściowego do pełnej głębokości.
• Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zaleca się użycie klucza dynamometrycznego).
• W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych dla zapewnienia najlepszego kontaktu elektrycznego.
• Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami w rozdzielnicy.

FAQ

1. Czy blok rozdzielczy FINDER 250A można łączyć w większe sekcje?
Tak, konstrukcja urządzenia pozwala na stosowanie go jako modułu jednopolowego lub łączenie w konfiguracje wielopolowe, co ułatwia budowę rozbudowanych systemów dystrybucji energii.

2. Jakie są maksymalne przekroje przewodów wyjściowych?
Blok posiada zróżnicowane wyjścia: 2 x 35 mm², 5 x 16 mm² oraz 4 x 10 mm², co pozwala na elastyczne zarządzanie okablowaniem o różnych średnicach.

3. Czy urządzenie wymaga specjalistycznych narzędzi do montażu?
Do montażu wymagana jest standardowa szyna DIN oraz wkrętaki odpowiednie do zacisków śrubowych. Zaleca się stosowanie narzędzi dynamometrycznych dla zapewnienia optymalnej siły docisku.
