Blok rozdzielczy 192A (2x4-70mm2/3x2,5-25mm2+4x2,5-16mm2) niebieska EDBM-7/N | 001102423 Eti

Alternatywny kod produktu: EDBM-7/N

Opis i Kluczowe Cechy

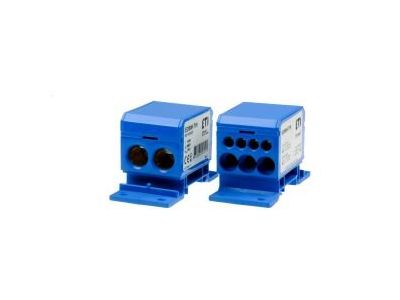

Blok rozdzielczy EDBM-7/N (symbol 001102423) to wysokoprądowy element rozdzielnicy przystosowany do montażu na szynie DIN. Prąd znamionowy 192 A pozwala na bezpieczne prowadzenie obwodów o znacznym obciążeniu – np. w rozdzielnicach głównych budynków wielorodzinnych lub obiektów przemysłowych. Niebieskie wykonanie ułatwia identyfikację przeznaczenia w instalacji (standardowo stosowane dla przewodu neutralnego). Szerokość modułu oraz stopień ochrony IP – zgodnie z dokumentacją techniczną producenta.

• Prąd znamionowy 192 A: Umożliwia obciążenie dużych odbiorników lub zasilanie kilku podrozdzielni bez ryzyka przegrzania połączeń.
• Zaciski główne 2x4–70 mm²: Elastyczne przyłączanie grubych przewodów – od cienkich do bardzo grubych żył, co zwiększa uniwersalność zastosowania.
• Zaciski pomocnicze: 3x2,5–25 mm² + 4x2,5–16 mm²: Rozbudowana liczba wyjść pozwala na bezpośrednie przyłączenie wielu obwodów odbiorczych bez konieczności stosowania dodatkowych listew.
• Kolor niebieski: Ułatwia zgodne z normami oznakowanie przewodu neutralnego (N) w rozdzielnicy, co poprawia czytelność i bezpieczeństwo instalacji.
• Montaż na szynie TH35 (DIN): Szybkie i stabilne osadzenie w rozdzielnicy – bez narzędzi do demontażu, co przyspiesza prace instalacyjne.

Zgodność z Normami

Blok rozdzielczy EDBM-7/N jest zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardem DIN stosowanym w rozdzielnictwie niskonapięciowym. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Szczegółowe numery norm (np. IEC/EN 60947-7-1) oraz klasę ochronności należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Blok rozdzielczy przeznaczony jest do tworzenia punktów rozdziału fazy lub przewodu neutralnego w instalacjach niskonapięciowych. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielniach.

• Tworzenie głównego punktu neutralnego w rozdzielnicach budynków mieszkalnych i usługowych.
• Przyłączanie kilku obwodów odbiorczych (np. gniazd, oświetlenia) z jednego zasilania.
• Rozdział prądu między podrozdzielnie w instalacjach przemysłowych i magazynowych.
• Wykorzystanie jako listwy neutralnej w szafach sterowniczych i automatyce budynkowej.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Blok należy zamontować na szynie TH35 (DIN) w odpowiednim położeniu (np. po stronie neutralnej). Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia i temperaturę otoczenia. Przed podaniem napięcia sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki jest maksymalny prąd bloku rozdzielczego? Z danych katalogowych wynika prąd znamionowy 192 A – wartość ta dotyczy całego bloku przy odpowiednim przekroju przewodów głównych.
• Jakie przekroje przewodów można przyłączyć do zacisków? Zaciski główne obsługują przewody od 4 mm² do 70 mm². Na bokach dostępne są: trzy zaciski na przewody 2,5–25 mm² oraz cztery na 2,5–16 mm².
• Czy blok ma określony stopień ochrony IP? W dostępnych danych nie podano konkretnej wartości IP. Standardowo elementy montowane wewnątrz rozdzielnicy charakteryzują się ochroną IP20, jednak dla pełnej informacji należy sprawdzić dokumentację producenta.
