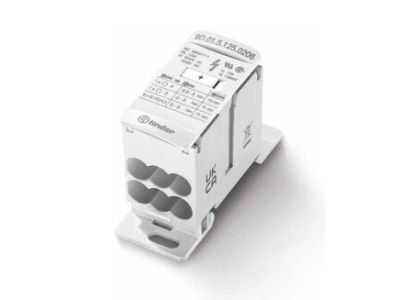

Blok rozdzielczy 175A 2x70mm2/10x16mm2 | 9D.01.5.175.0210 Finder

Opis i Kluczowe Cechy

Blok rozdzielczy FINDER o numerze katalogowym 9D.01.5.175.0210 to zaawansowane rozwiązanie inżynieryjne zaprojektowane z myślą o bezpiecznej i efektywnej dystrybucji energii elektrycznej w układach wysokiej mocy. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 175 A, co pozwala na obsługę wymagających odbiorników przemysłowych oraz rozbudowanych instalacji budynkowych. Konstrukcja bloku oferuje łącznie 12 punktów połączeniowych, w tym dwa wejścia o przekroju znamionowym do 70 mm² oraz dziesięć wyjść o przekroju do 16 mm², co umożliwia precyzyjne rozdzielenie zasilania na poszczególne obwody. Zastosowanie zacisków śrubowych gwarantuje trwały styk elektryczny oraz minimalizację rezystancji przejścia, co jest kluczowe dla ograniczenia strat energii i nagrzewania się komponentów.

• Wysoka obciążalność: Prąd znamionowy 175 A pozwala na pracę w głównych sekcjach rozdzielczych.
• Elastyczność konfiguracji: Możliwość pracy jako moduł jednopolowy lub łączenie w zestawy wielopolowe.
• Solidne zaciski: Obsługa przewodów o przekroju do 70 mm² zapewnia stabilność mechaniczną i elektryczną.
• Kompaktowa budowa: Optymalizacja przestrzeni wewnątrz rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok rozdzielczy jest w pełni kompatybilny z normą EN 60715, co definiuje standardowy montaż na szynę DIN 35 mm. Zastosowane materiały izolacyjne oraz konstrukcja zacisków spełniają wymogi dotyczące bezpiecznej separacji obwodów oraz odporności na prądy zwarciowe, co potwierdza wysoką jakość wykonania sygnowaną marką FINDER.

Zastosowanie

Blok rozdzielczy 9D.01.5.175.0210 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja dużej mocy. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i obiektowych: Jako element łączący zasilanie główne z zabezpieczeniami poszczególnych sekcji.
• Przemysłowych szaf sterowniczych: Do zasilania układów napędowych i automatyki o dużym poborze prądu.
• Puszek łączeniowych: W instalacjach wymagających estetycznego i bezpiecznego uporządkowania okablowania o dużych przekrojach.
• Systemów zasilania awaryjnego: Gdzie pewność styku i odporność na przeciążenia są priorytetem.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Blok należy zamontować na standardowej szynie DIN (EN 60715). Podczas instalacji przewodów o przekroju do 70 mm² należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć poluzowania połączenia pod wpływem drgań lub cykli termicznych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i chroni żyły przed uszkodzeniem mechanicznym przez śrubę dociskową. Konstrukcja pozwala na łatwe łączenie bloków w konfiguracje wielopolowe, co ułatwia budowę systemów trójfazowych.

FAQ

• Czy blok można montować w dowolnej pozycji? Tak, montaż na szynie DIN pozwala na pracę w pionie i poziomie, pod warunkiem zachowania odpowiedniej wentylacji wewnątrz rozdzielnicy.
• Jaki jest maksymalny przekrój przewodu wejściowego? Blok umożliwia przyłączenie przewodów o przekroju znamionowym do 70 mm², co pozwala na doprowadzenie znacznej mocy zasilającej.
• Czy produkt pozwala na łączenie kilku bloków? Tak, konstrukcja została przewidziana do zastosowań jednopolowych oraz do tworzenia zestawów wielopolowych, co zwiększa uniwersalność systemu.
