Blok rozdzielczy 160A 690V TH35 EDBM-1/PE | 001102411 Eti

Alternatywny kod produktu: EDBM-1/PE

Opis i Kluczowe Cechy

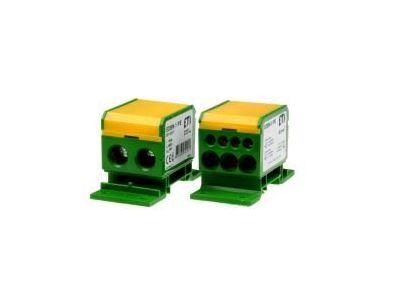

Blok rozdzielczy EDBM-1/PE (symbol 001102411) przeznaczony do łączenia przewodów w rozdzielnicach niskiego napięcia. Dzięki prądowi znamionowemu 160 A i napięciu 690 V zapewnia bezpieczny i przejrzysty rozdział energii w instalacjach przemysłowych i komercyjnych. Montowany na szynie TH35, co ułatwia szybką i stabilną instalację w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 160 A: Umożliwia zasilanie wielu obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Napięcie znamionowe 690 V: Przystosowany do pracy w instalacjach przemysłowych i sieciach o podwyższonym napięciu.
• Montaż na szynie TH35: Zgodny z systemem DIN – szybki montaż w rozdzielnicach modułowych bez dodatkowych uchwytów.
• Kompaktowa budowa: Oszczędza miejsce w rozdzielnicy przy zachowaniu pełnej obciążalności prądowej.
• Przeznaczenie do rozdziału energii: Umożliwia przejrzyste łączenie przewodów zasilających i odbiorczych, redukując ryzyko błędów montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i standardów DIN dotyczących aparatury rozdzielczej niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami w zakresie kompatybilności elektromagnetycznej i niskonapięciowej.

Zastosowanie

Blok rozdzielczy EDBM-1/PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i uporządkowane łączenie przewodów w rozdzielnicy. Sprawdza się w obwodach zasilania głównego oraz rozdziału energii na poszczególne obwody odbiorcze.

• Rozdzielnice główne w budynkach przemysłowych i komercyjnych – jako punkt rozdziału energii z szyny zbiorczej.
• Instalacje tymczasowe i rozdzielnice placowe – łatwy montaż i demontaż na szynie TH35.
• Rozdzielnice w układach sterowania – bezpieczne łączenie przewodów zasilających szyny sterownicze (PLC, styczniki).
• Modernizacja istniejących rozdzielnic – zastąpienie starych listew zaciskowych nowym blokiem o wysokiej obciążalności.

Wskazówki Montażowe

Montaż bloku rozdzielczego EDBM-1/PE może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Produkt montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 160 A, zgodnie z obowiązującymi przepisami. Momenty dokręcania zacisków oraz długość odizolowania przewodów – według dokumentacji producenta dołączonej do wyrobu. Po zamontowaniu sprawdź prawidłowość połączeń i stopień dokręcenia wszystkich zacisków.

FAQ

• Jaki jest prąd znamionowy bloku? Prąd znamionowy wynosi 160 A – pozwala na bezpieczne obciążenie w obwodach głównych.
• Czy blok można montować na standardowej szynie DIN? Tak, przewidziano montaż na szynie TH35 (35 mm), zgodnej z systemem DIN – typowe rozwiązanie w rozdzielnicach modułowych.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe to 690 V AC, co umożliwia zastosowanie w instalacjach przemysłowych o podwyższonym napięciu.
