Blok rozdzielczy 160A 690V TH35 EDBM-1 | 001102400 Eti

Alternatywny kod produktu: EDBM-1

Opis i Kluczowe Cechy

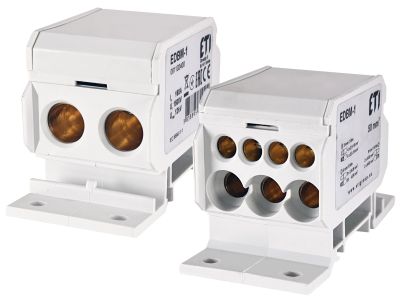

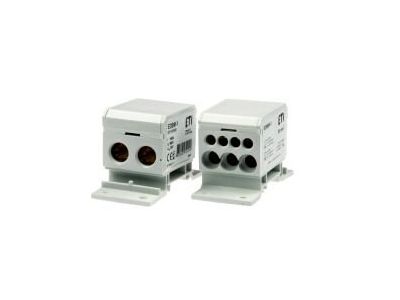

Blok rozdzielczy EDBM-1 (symbol 001102400) przeznaczony do łączenia przewodów w rozdzielnicach niskiego napięcia. Oferuje prąd znamionowy 160 A i napięcie 690 V, co pozwala na bezpieczny i przejrzysty rozdział energii w obwodach o znacznym obciążeniu. Montowany na szynę TH35, ułatwia instalację w standardowych rozdzielnicach.

• Prąd znamionowy 160 A: umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu bez ryzyka przegrzania.
• Napięcie znamionowe 690 V: odpowiedni do pracy w sieciach trójfazowych w instalacjach przemysłowych i komercyjnych.
• Montaż na szynę TH35: szybki i stabilny montaż w rozdzielnicach zgodnych ze standardem DIN.
• Przejrzysty rozdział energii: ułatwia identyfikację obwodów, serwisowanie i rozbudowę instalacji.
• Solidna konstrukcja: zapewnia niezawodne połączenia przewodów w warunkach ciągłej pracy.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Blok rozdzielczy znajduje zastosowanie wszędzie tam, gdzie niezbędny jest uporządkowany i bezpieczny rozdział energii elektrycznej w rozdzielnicach niskiego napięcia.

• Łączenie przewodów głównych i odbiorczych w rozdzielnicach przemysłowych.
• Rozdział energii w podrozdzielnicach w obiektach komercyjnych (biura, hale produkcyjne).
• Tworzenie przejrzystych punktów rozgałęźnych w instalacjach tymczasowych na budowach.
• Wykorzystanie w rozdzielnicach mieszkaniowych przy większych obciążeniach (np. domy z instalacją fotowoltaiczną).

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do wartości prądu obciążenia. Przed rozpoczęciem prac upewnić się, że instalacja jest odłączona od źródła zasilania.

FAQ

• Jaki jest stopień ochrony bloku rozdzielczego? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony dla aparatury wynosi IP20. Dokładną wartość IP należy sprawdzić w karcie katalogowej producenta.
• Czy można łączyć przewody o różnych przekrojach? Blok rozdzielczy umożliwia podłączenie przewodów w zakresie dopuszczonym przez producenta. Aby zachować bezpieczeństwo, należy przestrzegać maksymalnych przekrojów podanych w instrukcji montażu.
• Jaki moment dokręcania śrub należy zastosować? Moment dokręcania jest zależny od modelu i przekroju przewodu. Należy go odczytać z dokumentacji dołączonej do produktu. Zbyt mały moment może spowodować poluzowanie połączenia, zbyt duży – uszkodzenie zacisku.
