Blok roździelczy 125A EDB-407 (4x7 zacisków) | 001102303 Eti

Opis i Kluczowe Cechy

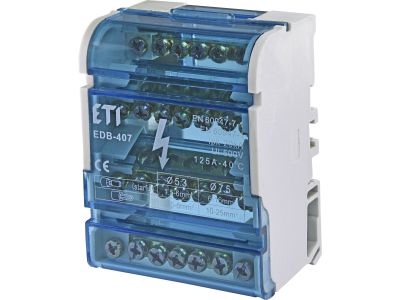

Blok rozdzielczy EDB-407 marki ETI to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii elektrycznej w szafach sterowniczych oraz rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na obsługę obwodów o znacznym obciążeniu. Konstrukcja oparta jest na czterech odizolowanych od siebie szynach mosiężnych, z których każda posiada 7 zacisków śrubowych, co łącznie daje 28 punktów przyłączeniowych. Obudowa wykonana z samogasnącego tworzywa sztucznego zapewnia wysoki poziom bezpieczeństwa pożarowego, a transparentna pokrywa umożliwia szybką inspekcję wizualną stanu połączeń bez konieczności demontażu osłon.

• Wysoka obciążalność: Prąd znamionowy 125A gwarantuje stabilną pracę w wymagających instalacjach przemysłowych.
• Kompaktowa budowa: 4-biegunowa konfiguracja (4x7) pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Bezpieczeństwo: Stopień ochrony IP20 oraz izolacja między szynami minimalizują ryzyko przypadkowego dotyku części pod napięciem.
• Trwałość: Mosiężne listwy zaciskowe zapewniają doskonałą przewodność i odporność na korozję.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Blok rozdzielczy EDB-407 spełnia wymagania normy IEC 60947-7-1, dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia, w szczególności w zakresie listew zaciskowych do przewodów miedzianych. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz spełnienia dyrektyw bezpieczeństwa.

Zastosowanie

Blok EDB-407 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce i automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Rozdziału zasilania głównego na poszczególne obwody odbiorcze w rozdzielnicach piętrowych i głównych.
• Łączenia systemów sterowania w szafach automatyki, gdzie wymagana jest przejrzystość i porządek w okablowaniu.
• Instalacji fotowoltaicznych jako punkt zbiorczy dla przewodów ochronnych lub neutralnych.
• Modernizacji istniejących rozdzielnic w celu zwiększenia liczby dostępnych punktów przyłączeniowych przy ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż bloku rozdzielczego EDB-407 jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaśnij blok na szynie TH35, upewniając się, że mechanizm blokujący trzyma stabilnie.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapobiega przecinaniu drucików przez śrubę dociskową.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków wskutek zbyt luźnego połączenia lub uszkodzenia gwintu przy zbyt silnym dokręceniu.
• Odstępy: Zachowaj odpowiednie odstępy izolacyjne od innych elementów metalowych w rozdzielnicy.

FAQ

1. Czy blok EDB-407 można montować inaczej niż na szynie DIN?
Tak, konstrukcja bloku zazwyczaj umożliwia również montaż bezpośredni na płycie montażowej za pomocą wkrętów, co zwiększa elastyczność instalacji.

2. Jakie przewody można podłączyć do zacisków?
Zaciski są przystosowane do przewodów miedzianych (drut lub linka z tulejką). Przekroje powinny być dobrane zgodnie z obciążeniem prądowym, nie przekraczając maksymalnych wartości dopuszczalnych dla danego typu zacisku w bloku 125A.

3. Czy transparentna pokrywa jest zdejmowalna?
Tak, pokrywa jest demontowalna, co ułatwia dostęp do śrub zaciskowych podczas prac instalacyjnych i konserwacyjnych.
