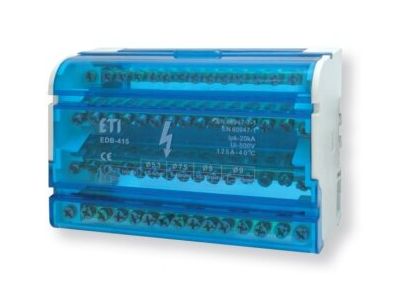

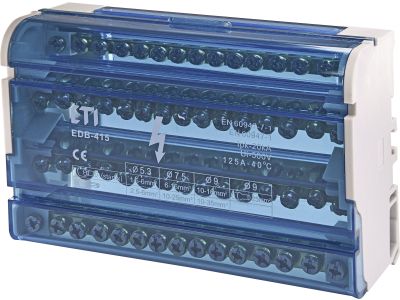

Blok rozdzielczy 125A (4x15 zacisków) EDB-415 | 001102305 Eti

Opis i Kluczowe Cechy

Blok rozdzielczy EDB-415 marki ETI to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w układach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na obsługę wymagających obwodów w rozdzielnicach przemysłowych i domowych. Konstrukcja oparta na czterech odizolowanych od siebie szynach mosiężnych, z których każda posiada 15 zacisków, umożliwia przejrzyste i uporządkowane prowadzenie przewodów fazowych oraz neutralnych.

• Wysoka obciążalność: Prąd znamionowy 125A gwarantuje stabilną pracę nawet przy dużym obciążeniu systemu.
• Konfiguracja 4x15: Cztery tory prądowe, każdy wyposażony w 15 otworów montażowych, zapewniają elastyczność w projektowaniu skomplikowanych układów.
• Bezpieczeństwo: Obudowa wykonana z samogasnącego tworzywa oraz transparentna pokrywa pozwalają na szybką inspekcję wizualną bez konieczności demontażu osłon.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej TH-35.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Blok rozdzielczy EDB-415 spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność jako niezawodnego elementu aparatury modułowej. Zastosowane materiały izolacyjne są wolne od halogenów, co podnosi standardy bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Blok rozdzielczy ETI znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny i bezpieczny podział zasilania na poszczególne obwody odbiorcze. Jest idealnym rozwiązaniem dla:

• Prefabrykowanych rozdzielnic elektrycznych w budownictwie wielorodzinnym.
• Szaf sterowniczych w automatyce przemysłowej, gdzie wymagana jest wysoka gęstość upakowania połączeń.
• Systemów zasilania gwarantowanego i rozdzielni głównych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż bloku EDB-415 jest intuicyjny, jednak wymaga przestrzegania zasad sztuki elektroinstalacyjnej. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35), co znacząco skraca czas instalacji. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewnia maksymalną powierzchnię styku i trwałość połączenia elektrycznego. Transparentna osłona powinna być zawsze zatrzaśnięta po zakończeniu prac, aby utrzymać stopień ochrony przed dotykiem bezpośrednim.

FAQ

1. Czy blok EDB-415 można montować pionowo?
Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż zarówno w pionie, jak i w poziomie, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.

2. Jakie przekroje przewodów obsługuje ten blok?
Blok posiada zróżnicowane otwory w szynach mosiężnych, co pozwala na przyłączenie zarówno głównych przewodów zasilających o większym przekroju, jak i mniejszych przewodów odpływowych do odbiorników.

3. Czy produkt posiada certyfikat CE?
Tak, blok rozdzielczy ETI EDB-415 posiada pełną deklarację zgodności CE i jest dopuszczony do obrotu na rynku europejskim jako profesjonalny komponent elektroinstalacyjny.
