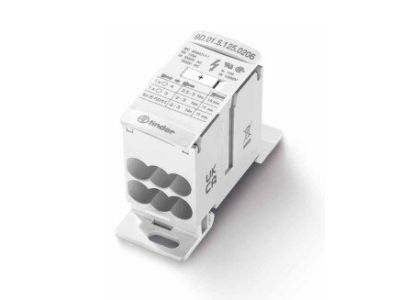

Blok rozdzielczy 125A 2x35mm2/6x16mm2 | 9D.01.5.125.0206 Finder

Opis i Kluczowe Cechy

Blok rozdzielczy FINDER o numerze katalogowym 9D.01.5.125.0206 to zaawansowane rozwiązanie inżynieryjne zaprojektowane z myślą o bezpiecznej i efektywnej dystrybucji energii elektrycznej w układach o wysokim obciążeniu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na jego szerokie zastosowanie w rozdzielnicach głównych i obiektowych. Konstrukcja bloku oferuje łącznie 8 punktów połączeniowych, w tym 2 wejścia o przekroju znamionowym do 35 mm² oraz 6 wyjść o przekroju do 16 mm², co umożliwia precyzyjne rozdzielenie zasilania na poszczególne obwody odbiorcze.

• Wysoka obciążalność: Prąd znamionowy 125 A gwarantuje stabilną pracę nawet przy dużym zapotrzebowaniu energetycznym.
• Wszechstronność przyłączy: Możliwość podłączenia przewodów o przekroju do 35 mm² zapewnia minimalizację spadków napięcia na wejściu.
• Modułowość: Konstrukcja jednopolowa z opcją łączenia w zestawy wielopolowe pozwala na elastyczną konfigurację systemu rozdzielczego.
• Solidne zaciski śrubowe: Zastosowanie wysokiej jakości zacisków śrubowych gwarantuje trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok rozdzielczy jest w pełni kompatybilny z normą montażową EN 60715, co zapewnia bezproblemowe osadzenie na standardowej szynie DIN 35 mm. Wykorzystanie materiałów izolacyjnych o wysokiej odporności termicznej oraz mechanicznej przekłada się na długowieczność komponentu i bezpieczeństwo użytkowania w wymagających warunkach przemysłowych.

Zastosowanie

Blok rozdzielczy FINDER 125A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja mocy. Jest idealnym wyborem do:

• Przemysłowych rozdzielnic sterowniczych i zasilających.
• Puszek łączeniowych o dużej gęstości upakowania komponentów.
• Systemów automatyki budynkowej, gdzie konieczne jest uporządkowane rozdzielenie zasilania z głównego toru prądowego.
• Modernizacji istniejących instalacji elektrycznych w celu poprawy przejrzystości i bezpieczeństwa połączeń.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów pracy, montaż bloku rozdzielczego powinien odbywać się na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek przewodów – zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zwiększa powierzchnię styku. Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu niskiej rezystancji przejścia. Dzięki kompaktowej budowie, blok zajmuje minimalną przestrzeń w rozdzielnicy, co ułatwia cyrkulację powietrza i chłodzenie komponentów.

FAQ

• Czy blok można łączyć z innymi modułami? Tak, konstrukcja pozwala na stosowanie bloku jako elementu jednopolowego lub łączenie go w konfiguracje wielopolowe, zależnie od potrzeb instalacji.
• Jaki jest maksymalny przekrój przewodu wejściowego? Blok umożliwia podłączenie przewodów o przekroju do 35 mm², co pozwala na doprowadzenie znacznej mocy do punktu rozdziału.
• Czy urządzenie wymaga specjalistycznych narzędzi do montażu? Do montażu na szynie DIN nie są wymagane narzędzia, natomiast do dokręcenia zacisków śrubowych wystarczy standardowy wkrętak o odpowiednim profilu.
