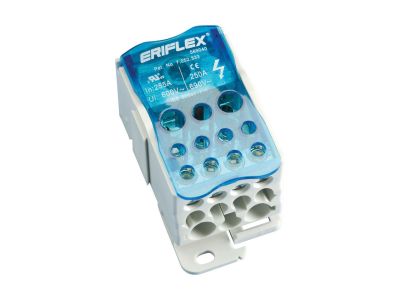

Blok rozdzielczy 1-biegunowy UD-250A | 569040 Erico

Opis i Kluczowe Cechy

Blok rozdzielczy 1-biegunowy UD-250A marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Kluczowym elementem konstrukcyjnym są bloki wykonane z wysokiej jakości miedzi ocynowanej, co zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania i korozję, nawet w trudnych warunkach przemysłowych. Urządzenie charakteryzuje się współczynnikiem wypełnienia na poziomie 95%, co optymalizuje przestrzeń wewnątrz rozdzielnicy przy zachowaniu pełnej wydajności prądowej.

• Bezpieczeństwo użytkowania: Obudowa wykonana z samogasnącego tworzywa sztucznego o klasie palności V0 minimalizuje ryzyko rozprzestrzeniania się ognia.
• Ochrona IP20: Konstrukcja zapewnia pełne zabezpieczenie przed dotykiem palcem, co znacząco podnosi standardy bezpieczeństwa podczas prac serwisowych.
• Kontrola wizualna: Przezroczysta lub odpowiednio wyprofilowana obudowa pozwala na wizualną kontrolę wprowadzonego przewodu drutowego, co daje pewność poprawnego osadzenia żyły w zacisku.
• Ekologia i zdrowie: Produkt jest całkowicie wolny od halogenów, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu.

Zgodność z Normami

Blok rozdzielczy UD-250A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Zastosowanie materiałów o klasie V0 potwierdza zgodność z wymaganiami dotyczącymi palności komponentów elektrycznych. Stopień ochrony IP20 gwarantuje, że urządzenie spełnia standardy ochrony przed dostępem do części niebezpiecznych, co jest kluczowe w nowoczesnych instalacjach niskiego napięcia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Jest idealnym rozwiązaniem dla instalatorów poszukujących niezawodnego sposobu na rozdzielenie zasilania głównego na poszczególne obwody odbiorcze. Dzięki możliwości łączenia elektrycznego pomiędzy dwoma lub większą ilością bloków za pomocą dedykowanych łączników (takich jak UDJ 125A oraz UDJ 160A), system staje się niezwykle skalowalny i elastyczny, pozwalając na budowę złożonych układów dystrybucji energii w obiektach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż bloku UD-250A powinien odbywać się na standardowej szynie DIN, co zapewnia stabilność i szybkość instalacji. Podczas podłączania przewodów należy zwrócić szczególną uwagę na potwierdzenie połączenia poprzez wizualną inspekcję punktu styku. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. W przypadku budowy systemów wielopolowych, należy wykorzystać kompatybilne łączniki UDJ, które gwarantują ciągłość elektryczną i mechaniczną stabilność całego zestawu.

FAQ

• Czy blok UD-250A można stosować w środowiskach o podwyższonych wymaganiach przeciwpożarowych? Tak, dzięki wykonaniu z tworzywa bezhalogenowego i samogasnącego (klasa V0), produkt jest bezpieczny w budynkach użyteczności publicznej i przemyśle.
• Z jakiego materiału wykonane są zaciski? Zaciski wykonane są z miedzi ocynowanej, co pozwala na bezpieczne łączenie zarówno przewodów miedzianych, jak i aluminiowych (przy zachowaniu odpowiednich procedur dla Al).
• Czy urządzenie wymaga dodatkowych osłon? Nie, blok posiada zintegrowane zabezpieczenie palców zgodnie ze stopniem ochrony IP20, co eliminuje konieczność stosowania dodatkowych barier ochronnych wewnątrz rozdzielnicy.
