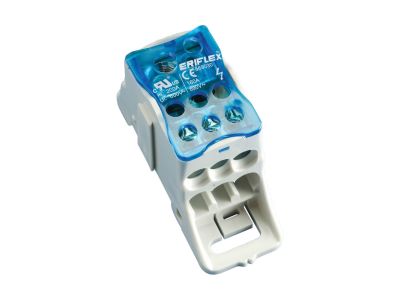

Blok rozdzielczy 1-biegunowy UD-160A | 569030 Erico

Opis i Kluczowe Cechy

Blok rozdzielczy 1-biegunowy UD-160A marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A, co pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych. Kluczowym elementem konstrukcyjnym są bloki wykonane z wysokiej jakości miedzi ocynowanej, co gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania i korozję, nawet w trudnych warunkach środowiskowych.

• Wizualna kontrola połączenia: Przezroczysta obudowa umożliwia bieżącą weryfikację prawidłowego osadzenia przewodu drutowego oraz potwierdzenie jakości styku bez konieczności demontażu osłon.
• Bezpieczeństwo i trwałość: Zastosowanie samogasnącego tworzywa sztucznego o klasie palności V0 zgodnie z normą UL 94 minimalizuje ryzyko rozprzestrzeniania się ognia.
• Wysoki stopień ochrony: Konstrukcja zapewnia stopień ochrony IP20, co oznacza skuteczne zabezpieczenie przed przypadkowym dotknięciem części czynnych palcem.
• Efektywność przestrzenna: Współczynnik wypełnienia na poziomie 95% pozwala na optymalne wykorzystanie miejsca wewnątrz rozdzielnicy przy zachowaniu pełnych parametrów prądowych.
• Ekologia: Produkt jest całkowicie wolny od halogenów, co jest kluczowe w budynkach o zaostrzonych rygorach bezpieczeństwa pożarowego.

Zgodność z Normami

Blok rozdzielczy UD-160A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektroenergetycznym. Wykorzystanie materiałów o klasie V0 gwarantuje najwyższe standardy bezpieczeństwa przeciwpożarowego. Produkt spełnia wymagania dotyczące braku substancji halogenowych, co ogranicza emisję toksycznych gazów w przypadku wystąpienia łuku elektrycznego lub pożaru.

Zastosowanie

Produkt znajduje szerokie zastosowanie w prefabrykacji rozdzielnic niskiego napięcia, szafach sterowniczych oraz systemach automatyki przemysłowej. Dzięki możliwości łączenia elektrycznego pomiędzy dwoma lub większą ilością bloków za pomocą dedykowanego łącznika (kompatybilność z modelami UDJ 125A oraz UDJ 160A), system ten jest niezwykle elastyczny i pozwala na łatwą rozbudowę magistrali rozdzielczej. Jest to idealne rozwiązanie dla instalatorów poszukujących pewnego punktu rozdziału zasilania na mniejsze obwody odbiorcze.

Wskazówki Montażowe

Montaż bloku UD-160A powinien odbywać się na standardowej szynie DIN lub bezpośrednio na płycie montażowej, zależnie od specyfiki obudowy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecane momenty dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przygotowanie przewodów: Przed wprowadzeniem przewodu do zacisku należy upewnić się, że izolacja została zdjęta na odpowiedniej długości, a miedziana żyła jest czysta.
• Weryfikacja wizualna: Po dokręceniu zacisku należy skorzystać z okienka inspekcyjnego, aby potwierdzić, że przewód drutowy jest w pełni osadzony w bloku miedzi ocynowanej.

FAQ

1. Czy blok UD-160A można łączyć z innymi jednostkami?
Tak, konstrukcja pozwala na połączenie elektryczne z innymi blokami (np. UDJ 125A lub UDJ 160A) przy użyciu specjalnego łącznika, co ułatwia tworzenie wielobiegunowych układów rozdzielczych.

2. Czy produkt jest bezpieczny dla środowiska?
Tak, blok jest wolny od halogenów, co oznacza, że nie zawiera szkodliwych pierwiastków takich jak fluor, chlor czy brom, co czyni go bezpieczniejszym w użytkowaniu i utylizacji.

3. Co daje zastosowanie miedzi ocynowanej?
Cynowanie miedzi chroni materiał przed korozją galwaniczną i utlenianiem, co zapewnia stabilną rezystancję przejścia w długim okresie eksploatacji, nawet w wilgotnym środowisku.
