Blok rozdzielczy 1-biegunowy UD-125A | 569020 Erico

Opis i Kluczowe Cechy

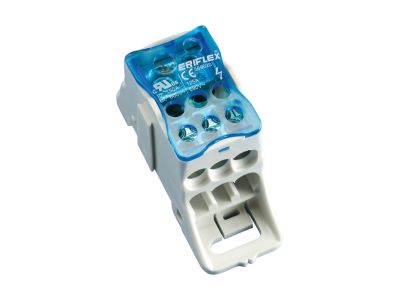

Blok rozdzielczy 1-biegunowy UD-125A marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym 125A, co pozwala na bezpieczną dystrybucję mocy w szafach sterowniczych i rozdzielnicach niskiego napięcia. Kluczowym elementem konstrukcyjnym są bloki wykonane z wysokiej jakości miedzi ocynowanej, co gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na korozję, nawet w trudnych warunkach przemysłowych.

• Wizualna kontrola połączenia: Przezroczysta obudowa umożliwia natychmiastową weryfikację poprawności wprowadzenia przewodu drutowego, co znacząco podnosi bezpieczeństwo instalacji.
• Bezpieczeństwo pożarowe: Zastosowanie tworzywa samogasnącego o klasie palności V0 oraz brak halogenów w składzie materiałowym minimalizuje ryzyko emisji toksycznych gazów w przypadku awarii.
• Stopień ochrony IP20: Konstrukcja zapewnia skuteczne zabezpieczenie palców przed przypadkowym kontaktem z częściami pod napięciem, co jest kluczowe podczas prac serwisowych.
• Wysoka efektywność: Współczynnik wypełnienia na poziomie 95% świadczy o optymalnym wykorzystaniu przestrzeni wewnątrz bloku, co przekłada się na kompaktowe wymiary przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Wykorzystanie materiałów bezhalogenowych oraz samogasnącego plastiku klasy V0 potwierdza najwyższe standardy ochrony przeciwpożarowej. Blok spełnia wymagania dotyczące stopnia ochrony IP20, co gwarantuje bezpieczeństwo użytkowania wewnątrz obudów rozdzielczych.

Zastosowanie

Blok UD-125A znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do tworzenia punktów rozdziału energii w szafach sterowniczych, gdzie wymagana jest wysoka gęstość upakowania komponentów. Dzięki możliwości łączenia elektrycznego pomiędzy dwoma lub większą ilością bloków za pomocą dedykowanych łączników (UDJ 125A oraz UDJ 160A), system ten oferuje wyjątkową elastyczność w projektowaniu rozbudowanych magistral zasilających.

Wskazówki Montażowe

Montaż bloku UD-125A powinien odbywać się na standardowej szynie DIN, co zapewnia stabilność i szybkość instalacji. Podczas podłączania przewodów należy zwrócić szczególną uwagę na wizualne potwierdzenie osadzenia drutu w zacisku, korzystając z transparentnej osłony. W przypadku konieczności rozbudowy systemu, należy stosować oryginalne łączniki UDJ, które gwarantują ciągłość elektryczną i mechaniczną stabilność połączenia między blokami. Zaleca się przestrzeganie momentów dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną, aby zapewnić trwały i niskooporowy styk.

FAQ

• Czy blok UD-125A można łączyć z innymi modelami? Tak, konstrukcja pozwala na połączenie elektryczne z innymi blokami UD-125A lub UD-160A przy użyciu dedykowanych łączników UDJ.
• Z jakiego materiału wykonane są zaciski? Zaciski wykonane są z miedzi ocynowanej, co zapewnia optymalne parametry elektryczne i ochronę przed utlenianiem.
• Czy produkt jest bezpieczny dla środowiska? Tak, blok jest wolny od halogenów, co czyni go bezpieczniejszym dla ludzi i środowiska w przypadku wystąpienia pożaru.
