Blok rozdzielczy 1-biegunowy 250A | 004873 Legrand

Opis i Kluczowe Cechy

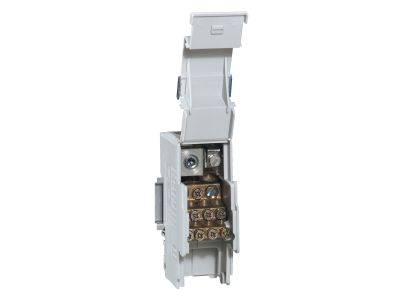

Blok rozdzielczy 1-biegunowy marki Legrand o numerze katalogowym 4873 to zaawansowane rozwiązanie dedykowane do profesjonalnego rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 250 A, co pozwala na obsługę obwodów o dużym obciążeniu. Kluczowym atutem konstrukcyjnym jest wysoka wytrzymałość na prądy zwarciowe – wartość szczytowa prądu zwarciowego (Ipk) wynosi aż 60 kA, co gwarantuje bezpieczeństwo instalacji w ekstremalnych warunkach pracy.

• Modułowa konstrukcja: Blok zajmuje szerokość jedynie 2 modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca na szynie TH35.
• Uniwersalność przyłączy: System umożliwia podłączanie przewodów miedzianych zarówno z końcówkami tulejkowymi Starfix, jak i przewodów bez końcówek, zapewniając pewny styk elektryczny.
• Bezpieczeństwo materiałowe: Obudowa wykonana z materiału samogasnącego, odpornego na próbę rozżarzonym drutem do temperatury 960 °C.
• Skalowalność: Dzięki możliwości łączenia modułów, instalator może w łatwy sposób zbudować układ wielobiegunowy (np. czterobiegunowy) dostosowany do specyfiki projektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Blok spełnia wymagania normy EN 60695-2-11 w zakresie odporności termicznej materiałów izolacyjnych (test rozżarzonym drutem 960 °C). Jest to kluczowy parametr w kontekście ochrony przeciwpożarowej rozdzielnic, minimalizujący ryzyko rozprzestrzeniania się ognia w przypadku awarii elektrycznej.

Zastosowanie

Blok rozdzielczy 250A Legrand znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji rozdzielnic: Jako główny punkt rozdziału zasilania na poszczególne sekcje zabezpieczeń.
• Automatyce przemysłowej: Do zasilania układów napędowych i szaf sterowniczych o wysokim poborze mocy.
• Budownictwie komercyjnym: W centrach danych, biurowcach i obiektach użyteczności publicznej, gdzie wymagana jest wysoka ciągłość zasilania.
• Modernizacjach: Dzięki kompaktowej budowie idealnie nadaje się do doposażania istniejących instalacji o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż bloku odbywa się na standardowej szynie symetrycznej (DIN TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Identyfikacja: Wykorzystaj wbudowane okienko opisowe do czytelnego oznaczenia sekcji, co znacznie ułatwia późniejsze prace konserwacyjne i serwisowe.
• Łączenie modułów: Przy budowie układów wielofazowych upewnij się, że moduły są stabilnie połączone, co zapobiega ich przesuwaniu się podczas wprowadzania sztywnych przewodów o dużym przekroju.

FAQ

1. Czy blok można montować w dowolnej pozycji?
Tak, blok jest przystosowany do montażu na standardowej szynie DIN w pionie lub poziomie, zachowując pełne parametry pracy.

2. Czy do podłączenia przewodów wymagane są specjalistyczne końcówki?
Nie, konstrukcja zacisków pozwala na bezpieczne mocowanie zarówno przewodów typu linka z tulejkami (np. Starfix), jak i przewodów typu drut bez dodatkowych końcówek.

3. Czy można połączyć kilka bloków w celu uzyskania układu 4-polowego?
Tak, konstrukcja bloku 4873 umożliwia zestawianie modułów obok siebie, co pozwala na elastyczne tworzenie konfiguracji wielobiegunowych w zależności od potrzeb instalacji.
