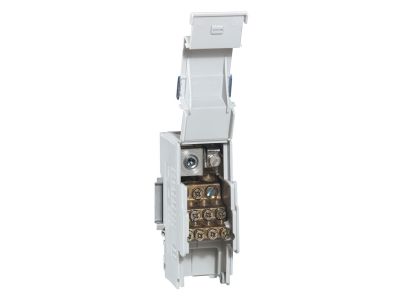

Blok rozdzielczy 1-biegunowy 160A | 004883 Legrand

Opis i Kluczowe Cechy

Blok rozdzielczy 1-biegunowy marki Legrand o numerze katalogowym 4883 to zaawansowane rozwiązanie dedykowane do profesjonalnego rozdziału energii w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym o wartości 160 A, co pozwala na bezpieczną obsługę obwodów o dużym obciążeniu. Konstrukcja bloku umożliwia przyłączanie przewodów zarówno z końcówkami kablowymi typu Starfix, jak i przewodów bez końcówek, co znacząco zwiększa elastyczność podczas prac instalacyjnych. Obudowa wykonana z materiału samogasnącego, odpornego na temperaturę do 960 °C, gwarantuje najwyższy poziom bezpieczeństwa pożarowego. Blok posiada szerokość zaledwie 2 modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca na szynie symetrycznej.

• Wysoka wytrzymałość zwarciowa: Wartość prądu szczytowego Ipk wynosi 27 kA, co zapewnia stabilność instalacji w warunkach awaryjnych.
• Modułowość: Możliwość łączenia bloków ze sobą oraz budowy układów czterobiegunowych poprzez dodawanie kolejnych modułów.
• Identyfikacja: Zintegrowane okienko do opisu instalacji ułatwia czytelne oznaczenie obwodów.
• Kompaktowość: Szerokość 2 modułów 17,5 mm pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa. Kluczowym aspektem jest zgodność z normą EN 60695-2-11, która definiuje odporność materiałów na próbę rozżarzonym drutem. Materiał samogasnący wytrzymujący temperaturę 960 °C sprawia, że blok rozdzielczy Legrand jest idealnym wyborem do obiektów o podwyższonych wymaganiach przeciwpożarowych. Standard wykonania odpowiada wymogom dla profesjonalnej aparatury modułowej stosowanej w budownictwie przemysłowym i komercyjnym.

Zastosowanie

Blok rozdzielczy 160A znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony w rozdzielnicach głównych i oddziałowych, gdzie wymagany jest przejrzysty i bezpieczny podział zasilania na poszczególne sekcje. Dzięki możliwości łączenia modułów, inżynierowie mogą tworzyć niestandardowe konfiguracje wielobiegunowe, dostosowane do specyfiki danej instalacji. Idealnie sprawdza się w zakładach przemysłowych, centrach danych oraz budynkach użyteczności publicznej, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Montaż bloku odbywa się na standardowej szynie symetrycznej TH35 (DIN). Podczas instalacji należy zwrócić uwagę na odpowiednie dokręcenie zacisków, aby zapewnić trwały styk elektryczny i zminimalizować rezystancję przejścia. Blok umożliwia stosowanie końcówek Starfix, które gwarantują optymalną powierzchnię styku. Dzięki szerokości 2 modułów (35 mm), urządzenie łatwo komponuje się z inną aparaturą modułową Legrand. W przypadku budowy układów wielofazowych, moduły należy stabilnie połączyć, wykorzystując dedykowane mechanizmy zatrzaskowe.

FAQ

• Czy blok można stosować z przewodami aluminiowymi? Blok jest zoptymalizowany pod kątem przewodów miedzianych; w przypadku aluminium należy stosować odpowiednie pasty stykowe i końcówki miedziano-aluminiowe, o ile instrukcja szczegółowa na to pozwala.
• Jaka jest szerokość bloku w milimetrach? Blok zajmuje 2 moduły po 17,5 mm, co daje łączną szerokość 35 mm.
• Czy okienko opisowe jest wymienne? Tak, blok wyposażony jest w przezroczyste okienko, które umożliwia wsunięcie etykiety z opisem sekcji, co ułatwia późniejszą eksploatację i serwis.
