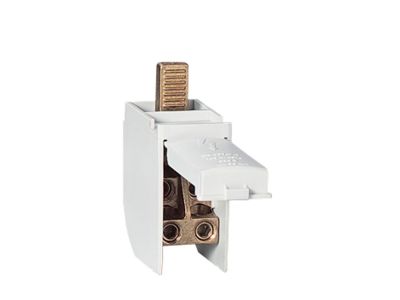

Blok rozdzielczy 1-biegunowy 125A | 004871 Legrand

Opis i Kluczowe Cechy

Jednobiegunowy blok rozdzielczy marki Legrand o numerze referencyjnym 4871 to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów rozdziału energii w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym o wartości 125 A, co pozwala na bezpieczną obsługę obciążeń w rozdzielnicach głównych i obiektowych. Kluczowym parametrem bezpieczeństwa jest dopuszczalny prąd szczytowy Ipk wynoszący 35 kA, co gwarantuje wysoką odporność na skutki dynamiczne prądów zwarciowych. Blok został wykonany z materiału samogasnącego, który przeszedł test rozżarzonego drutu w temperaturze 960 °C zgodnie z rygorystyczną normą EN 60695-2-11, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

• Modułowość: Konstrukcja pozwala na łatwe łączenie modułów, co umożliwia budowę rozbudowanych systemów, w tym bloków czterobiegunowych.
• Elastyczność przyłączy: System zacisków umożliwia przyłączanie przewodów z końcówkami tulejkowymi Starfix lub przewodów bez końcówek, zapewniając trwały i pewny styk elektryczny.
• Identyfikacja: Zintegrowane okienko do opisu instalacji pozwala na czytelne oznaczenie obwodów, co ułatwia późniejszą eksploatację i serwisowanie.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości wymagane w branży elektro-technicznej. Zgodność z normą EN 60695-2-11 potwierdza najwyższą klasę odporności termicznej obudowy (960 °C). Blok jest przystosowany do standardowego rozdziału energii w instalacjach modułowych, co czyni go kompatybilnym z większością systemów aparatury modułowej dostępnych na rynku europejskim.

Zastosowanie

Blok rozdzielczy Legrand 125A znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle, budownictwie komercyjnym oraz zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem do:

• Rozdzielnic sterowniczych i zasilających, gdzie wymagany jest przejrzysty rozdział potencjałów.
• Tworzenia układów wielobiegunowych poprzez zestawianie pojedynczych modułów.
• Modernizacji istniejących tablic rozdzielczych dzięki kompaktowej budowie i montażowi na standardowej szynie symetrycznej.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie symetrycznej (DIN), co zapewnia szybką i stabilną instalację. Podczas montażu zaleca się stosowanie odpowiedniego momentu dokręcania zacisków, aby zapewnić optymalną rezystancję zestyku i uniknąć przegrzewania się punktów połączeniowych. Dzięki kompatybilności z systemem Starfix, instalatorzy mogą stosować dedykowane końcówki kablowe, które zapobiegają rozwarstwianiu się żył miedzianych i gwarantują długowieczność połączenia. Możliwość łączenia bloków pozwala na elastyczne zarządzanie przestrzenią wewnątrz rozdzielnicy.

FAQ

• Czy blok można wykorzystać do budowy układu trójfazowego? Tak, dzięki modułowej konstrukcji można połączyć kilka jednostek, tworząc bloki wielobiegunowe, w tym popularne układy czterobiegunowe (L1, L2, L3, N).
• Jaki jest maksymalny prąd szczytowy tego urządzenia? Urządzenie posiada parametr Ipk na poziomie 35 kA, co określa jego wytrzymałość na prądy zwarciowe.
• Czy do zacisków można podłączyć przewody typu linka bez tulejek? Tak, konstrukcja zacisków umożliwia podłączenie przewodów bez końcówek, jednak dla zapewnienia najwyższej jakości połączenia zaleca się stosowanie końcówek Starfix.
