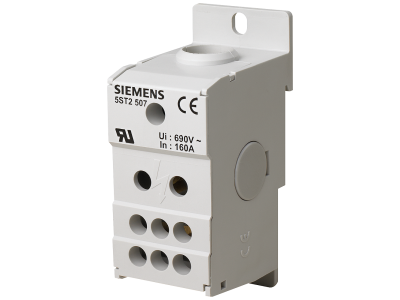

Blok rozdzielczy 1-bieg. 160A 690V wejście:1x 10-70mm2 wyjście:6x 2,5-16mm2 | 5ST2507 Siemens

Alternatywny kod produktu: 5ST2507

Opis i Kluczowe Cechy

Blok rozdzielczy 1-biegunowy (symbol 5ST2507) o prądzie znamionowym 160A i napięciu 690V to kompaktowe rozwiązanie do efektywnego rozdziału zasilania w instalacjach przemysłowych i energetycznych. Przeznaczony do montażu na szynie montażowej TH35, umożliwia szybkie i bezpieczne podłączenie przewodów o różnych przekrojach.

• Prąd znamionowy 160A: Obsługa dużych obciążeń przy zachowaniu niskiego spadku napięcia i minimalnych strat mocy.
• Napięcie 690V: Przeznaczony do instalacji średniego napięcia, kompatybilny z układami trójfazowymi.
• Wejście 1x 10-70mm²: Możliwość podłączenia grubego przewodu zasilającego, elastyczny zakres średnic ułatwia dobór okablowania.
• Wyjście 6x 2,5-16mm²: Sześć rozłącznych gniazd pod zaciski śrubowe do podłączenia obwodów odbiorczych o zróżnicowanym zapotrzebowaniu na prąd.
• Montaż na szynie TH35: Standardowe rozwiązanie modułowe, ułatwiające integrację z innymi aparatami w szafie rozdzielczej.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania normy EN 60947-7-3 dotyczącej aparatury rozdzielczej i sterowniczej. Posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo eksploatacji w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Blok rozdzielczy 1-bieg. służy do rozdziału zasilania w instalacjach przemysłowych, energetycznych oraz w szafach sterowniczych.

• Rozdzielnice niskiego i średniego napięcia – centralizacja połączeń zasilających w układach wieloobwodowych.
• Maszyny przemysłowe – zasilanie zespołów napędowych, układów sterowania i osprzętu pomocniczego.
• Budynki użyteczności publicznej – rozdział energii w punktach odbioru o dużym obciążeniu (np. hale produkcyjne, centra danych).
• Systemy automatyki – zasilanie i rozdział napięcia dla sterowników PLC, przetwornic częstotliwości i innych urządzeń.

Wskazówki Montażowe

Montaż bloku należy wykonać przez wykwalifikowany personel SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Blok mocować na szynie TH35, dociskając go do podłoża z odpowiednią siłą, aby zapewnić stabilność mechaniczną. Przewody podłączać zgodnie z oznaczeniami na zaciskach, zachowując właściwy dobór momentu dokręcania (wg dokumentacji producenta). Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy blok można stosować w instalacjach trójfazowych? Tak, dzięki napięciu znamionowemu 690V blok jest kompatybilny z układami trójfazowymi i może być stosowany w instalacjach 3x230V/400V.
• Jaka jest maksymalna liczba bloków, które można ze sobą łączyć? Maksymalna liczba bloków w szeregu nie została określona w danych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych zgodnie z normą EN 60947.
• Czy blok posiada zabezpieczenie przeciwprzepięciowe? Parametr ten nie został podany w danych. W instalacjach narażonych na przepięcia zaleca się stosowanie dodatkowych elementów ochronnych (np. warystorów).
