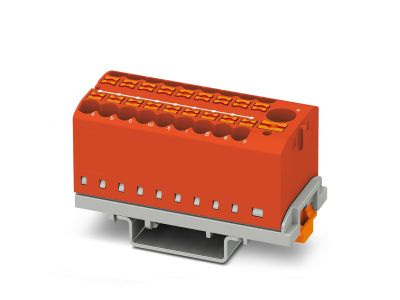

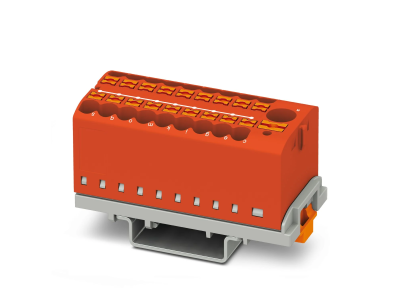

Blok rozdzielacza PTFIX 6/18X2,5-NS35 RD czerwony | 3273114 Phoenix Contact

Opis i Kluczowe Cechy

Blok rozdzielacza PTFIX 6/18X2,5-NS35 RD od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie dystrybucji potencjałów w szafach sterowniczych. Urządzenie charakteryzuje się orientacją pionową oraz wbudowanym zasilaniem, co pozwala na znaczną oszczędność miejsca na szynie DIN. Wyposażone w 19 przyłączy, umożliwia efektywne zarządzanie okablowaniem w systemach o wysokim zagęszczeniu komponentów. Zastosowanie innowacyjnej technologii zacisków Push-in pozwala na beznarzędziowe podłączanie przewodów o przekroju od 0,14 mm² do 4 mm², co drastycznie skraca czas prefabrykacji rozdzielnic.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24 A oraz napięcie znamionowe 690 V gwarantują bezpieczną pracę w wymagających instalacjach przemysłowych.
• Elastyczność mostkowania: Bloki można łatwo mostkować ze sobą poprzez dedykowany tunel przewodów, wykorzystując pasujące mostki wtykowe z serii akcesoriów.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 28,6 mm pozwala na optymalne wykorzystanie przestrzeni montażowej.
• Identyfikacja wizualna: Czerwony kolor obudowy ułatwia szybką identyfikację konkretnych potencjałów lub obwodów bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami branżowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Blok rozdzielacza spełnia wymagania dotyczące bezpieczeństwa elektrycznego dla napięć izolacji do 690 V. Zastosowane materiały izolacyjne są odporne na starzenie i zapewniają stabilność parametrów elektrycznych w szerokim zakresie temperatur pracy, co jest kluczowe dla zachowania ciągłości zasilania w systemach automatyki.

Zastosowanie

Blok PTFIX 6/18X2,5-NS35 RD znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych i automatyce przemysłowej. Jest idealnym rozwiązaniem do rozdzielania potencjałów w szafach sterowniczych, gdzie wymagana jest przejrzystość i szybkość montażu. Dzięki możliwości montażu na standardowych szynach nośnych NS 35/7,5 oraz NS 35/15, produkt ten jest uniwersalnym komponentem dla integratorów systemów, producentów maszyn oraz elektroinstalatorów zajmujących się modernizacją infrastruktury budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż bloku rozdzielacza jest intuicyjny i nie wymaga specjalistycznych narzędzi do podłączania przewodów sztywnych lub elastycznych z tulejkami, dzięki technologii Push-in. Aby zapewnić poprawną pracę systemu, należy:

• Zatrzasnąć blok na szynie montażowej NS 35 (7,5 mm lub 15 mm) w orientacji pionowej.
• Przygotować przewody o odpowiednim przekroju (od 0,14 mm² do 4 mm² / AWG 26 - 12).
• Wsunąć odizolowany przewód bezpośrednio do zacisku, aż do wyczucia oporu.
• W przypadku konieczności rozbudowy układu, wykorzystać tunel przewodów do instalacji mostków wtykowych.

FAQ

• Czy blok wymaga stosowania narzędzi przy podłączaniu przewodów? Nie, technologia Push-in umożliwia bezpośrednie wtykanie przewodów sztywnych oraz elastycznych z tulejkami bez użycia wkrętaka.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Blok obsługuje przewody o przekroju znamionowym do 4 mm² (AWG 12).
• Czy produkt można montować na różnych typach szyn DIN? Tak, konstrukcja stopy montażowej pozwala na stabilne osadzenie na szynach NS 35/7,5 oraz NS 35/15.
• Ile punktów przyłączeniowych oferuje ten model? Blok posiada łącznie 19 przyłączy, co pozwala na obsługę wielu odbiorników z jednego punktu zasilającego.
