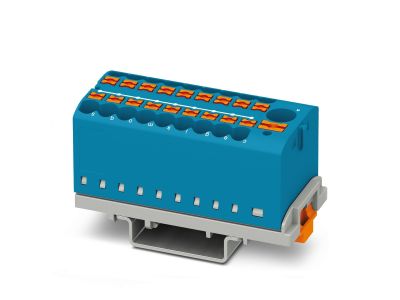

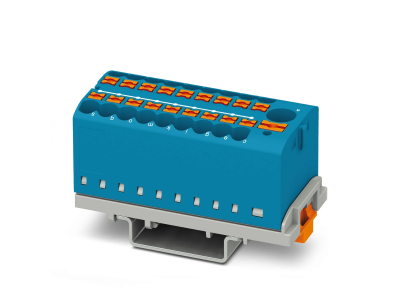

Blok rozdzielacza PTFIX 6/18X2,5-NS35 BU | 3273112 Phoenix Contact

Opis i Kluczowe Cechy

Blok rozdzielacza PTFIX 6/18X2,5-NS35 BU od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie dystrybucji potencjałów w szafach sterowniczych. Urządzenie charakteryzuje się orientacją pionową oraz wbudowanym zasilaniem, co pozwala na znaczną oszczędność miejsca na szynie montażowej. Wykorzystanie innowacyjnej technologii zacisków Push-in umożliwia beznarzędziowe podłączanie przewodów o przekroju od 0,14 mm² do 4 mm² (AWG 26 - 12), co drastycznie skraca czas prefabrykacji rozdzielnic. Blok oferuje łącznie 19 przyłączy, co pozwala na uporządkowane i bezpieczne rozdzielenie zasilania do wielu odbiorników. Napięcie znamionowe wynoszące 690 V oraz prąd znamionowy na poziomie 24 A gwarantują stabilną pracę nawet w wymagających aplikacjach przemysłowych. Niebieski kolor obudowy ułatwia identyfikację torów neutralnych (N) w instalacji.

• Technologia Push-in: Pozwala na bezpośrednie wtykanie przewodów sztywnych oraz elastycznych z tulejkami bez użycia narzędzi.
• Wysoka gęstość upakowania: 19 punktów zaciskowych na szerokości zaledwie 28,6 mm.
• Możliwość mostkowania: Bloki można łączyć ze sobą poprzez dedykowany tunel przewodów, wykorzystując pasujące mostki wtykowe z serii akcesoriów.
• Zintegrowane zasilanie: Blok posiada dedykowane wejście zasilające, co optymalizuje przepływ prądu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na wibracje, co jest kluczowe w środowiskach przemysłowych. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Blok PTFIX 6/18X2,5-NS35 BU znajduje szerokie zastosowanie w automatyce przemysłowej, budownictwie komercyjnym oraz systemach sterowania procesami. Jest idealnym rozwiązaniem wszędzie tam, gdzie konieczne jest szybkie i przejrzyste rozdzielenie potencjału neutralnego lub fazowego na dużą liczbę odbiorników. Dzięki montażowi pionowemu, doskonale sprawdza się w kompaktowych obudowach, gdzie każdy centymetr szyny DIN jest na wagę złota. Możliwość montażu na standardowych szynach NS 35/7,5 oraz NS 35/15 czyni go uniwersalnym komponentem w każdym projekcie elektroinstalacyjnym.

Wskazówki Montażowe

Montaż bloku odbywa się poprzez zatrzaśnięcie na szynie nośnej typu NS 35. Dzięki orientacji pionowej, przewody są wprowadzane prostopadle do szyny, co ułatwia zarządzanie wiązkami kablowymi. Podczas instalacji przewodów elastycznych bez tulejek należy użyć przycisku zwalniającego. Zaleca się stosowanie dedykowanych mostków wtykowych Phoenix Contact w celu rozbudowy systemu dystrybucji. Należy pamiętać o zachowaniu odpowiednich promieni gięcia przewodów, aby uniknąć naprężeń mechanicznych na zaciskach Push-in.

FAQ

• Czy blok wymaga stosowania narzędzi do podłączenia przewodów sztywnych? Nie, technologia Push-in pozwala na montaż przewodów sztywnych poprzez ich bezpośrednie wsunięcie do zacisku.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Blok obsługuje przewody o przekroju znamionowym do 4 mm², co pozwala na bezpieczne przesyłanie prądu o natężeniu do 24 A.
• Czy bloki PTFIX można łączyć w większe sekcje? Tak, bloki są przystosowane do mostkowania poprzez specjalny tunel przewodów, co pozwala na tworzenie rozbudowanych listew rozdzielczych.
• Do czego służy niebieski kolor obudowy? Zgodnie ze standardami, kolor niebieski jest najczęściej wykorzystywany do oznaczania przewodów neutralnych (N) w instalacjach prądu przemiennego.
