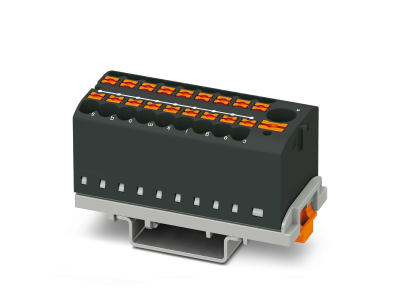

Blok rozdzielacza PTFIX 6/18X2,5-NS35 BK, czarny | 3273124 Phoenix Contact

Alternatywny kod produktu: PTFIX 6/18X2,5-NS35 BK

Opis i Kluczowe Cechy

Blok rozdzielacza PTFIX 6/18X2,5-NS35 BK od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie rozdziału potencjałów w szafach sterowniczych. Urządzenie charakteryzuje się orientacją pionową oraz wbudowanym zasilaniem, co pozwala na znaczną oszczędność miejsca na szynie DIN. Wyposażone w 19 przyłączy, w tym jedno zasilające o zwiększonym przekroju, umożliwia efektywne zarządzanie energią przy napięciu znamionowym wynoszącym aż 690 V oraz prądzie znamionowym 24 A.

• Technologia Push-in: Innowacyjne zaciski sprężynowe pozwalają na beznarzędziowy montaż przewodów o przekroju od 0,14 mm² do 4 mm² (AWG 26 - 12), co skraca czas instalacji nawet o 50%.
• Modułowość: Bloki można mostkować ze sobą poprzez dedykowany tunel przewodów, wykorzystując pasujące mostki wtykowe z serii akcesoriów Phoenix Contact.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 28,6 mm pozwala na gęste upakowanie komponentów wewnątrz rozdzielnicy.
• Identyfikacja wizualna: Czarny kolor obudowy ułatwia szybką identyfikację konkretnych grup potencjałów lub obwodów w złożonych systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach eksploatacyjnych. Wysokie napięcie izolacji 690 V potwierdza przydatność bloku w profesjonalnych instalacjach elektroenergetycznych. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co jest kluczowe dla ochrony przeciwpożarowej obiektów przemysłowych.

Zastosowanie

Blok rozdzielacza PTFIX 6/18X2,5-NS35 BK znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, budowie maszyn oraz rozdzielnicach niskiego napięcia. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagany jest przejrzysty i bezpieczny rozdział zasilania na wiele odbiorników. Dzięki możliwości montażu pionowego, doskonale sprawdza się w szafach o ograniczonej przestrzeni, gdzie optymalizacja każdego centymetra szyny montażowej jest priorytetem dla projektanta i instalatora.

Wskazówki Montażowe

Instalacja bloku jest intuicyjna i szybka dzięki kompatybilności ze standardowymi szynami montażowymi NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodów: W przypadku przewodów typu linka zaleca się stosowanie tulejek zaciskowych, choć technologia Push-in umożliwia bezpośrednie wpięcie drutów oraz linek z tulejkami bez użycia śrubokręta.
• Montaż na szynie: Blok należy zatrzasnąć na szynie DIN, upewniając się, że mechanizm blokujący osiadł stabilnie.
• Mostkowanie: W przypadku łączenia wielu bloków należy stosować wyłącznie dedykowane mostki wtykowe, aby zachować deklarowane parametry prądowe i napięciowe.
• Organizacja okablowania: Pionowa orientacja pozwala na wyprowadzenie przewodów w sposób uporządkowany, co ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

• Czy blok PTFIX wymaga stosowania narzędzi przy podłączaniu przewodów? Nie, dzięki zaciskom Push-in przewody sztywne oraz giętkie z tulejkami montuje się poprzez proste wciśnięcie w otwór zaciskowy.
• Jaki jest maksymalny przekrój przewodu zasilającego? Blok obsługuje przewody o przekroju do 4 mm², co pozwala na bezpieczne doprowadzenie prądu o natężeniu 24 A.
• Czy można łączyć bloki o różnych kolorach? Tak, system PTFIX jest w pełni modułowy, co pozwala na łączenie bloków o różnych kolorach i liczbie przyłączy w celu stworzenia spersonalizowanej listwy rozdzielczej.
