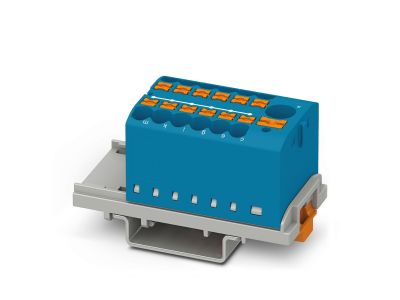

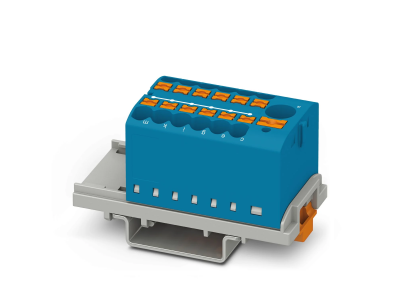

Blok rozdzielacza PTFIX 6/12X2,5-NS35 BU niebieski | 3273090 Phoenix Contact

Opis i Kluczowe Cechy

Blok rozdzielacza PTFIX 6/12X2,5-NS35 BU od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie rozdziału potencjałów, zaprojektowane z myślą o maksymalnej oszczędności czasu i miejsca w szafach sterowniczych. Urządzenie charakteryzuje się orientacją pionową oraz wbudowanym zasilaniem, co pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej. Wykorzystanie innowacyjnej technologii zacisków Push-in umożliwia beznarzędziowe podłączanie przewodów o przekroju od 0,14 mm² do 4 mm², co znacząco przyspiesza prace instalacyjne i gwarantuje trwałe, odporne na wstrząsy połączenie.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24 A przy napięciu znamionowym 690 V pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych.
• Liczba przyłączy: Blok oferuje łącznie 13 punktów zaciskowych, co umożliwia efektywne rozdzielenie sygnałów lub zasilania w ramach jednego modułu.
• Możliwość mostkowania: Specjalna konstrukcja z tunelem przewodów pozwala na łatwe mostkowanie bloków ze sobą przy użyciu dedykowanych mostków wtykowych, co zwiększa elastyczność systemu.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 28,6 mm pozwala na gęste upakowanie komponentów, co jest kluczowe w nowoczesnej automatyce.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, charakterystycznymi dla marki Phoenix Contact. Blok rozdzielacza spełnia rygorystyczne normy dotyczące połączeń elektrycznych, co potwierdza jego niezawodność w pracy ciągłej. Zastosowane materiały izolacyjne są odporne na starzenie i wysokie temperatury, a parametry elektryczne, takie jak napięcie znamionowe 690 V, są w pełni zgodne z wymaganiami dla nowoczesnych instalacji niskiego napięcia.

Zastosowanie

Blok PTFIX 6/12X2,5-NS35 BU znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych i automatyki przemysłowej. Dzięki niebieskiemu kolorowi obudowy, jest idealnym rozwiązaniem do identyfikacji obwodów neutralnych (N) lub iskrobezpiecznych, ułatwiając serwisowanie i diagnostykę instalacji. Jest powszechnie stosowany w rozdzielnicach głównych i obiektowych, systemach sterowania maszynami oraz w infrastrukturze budynkowej, gdzie wymagany jest przejrzysty i niezawodny rozdział energii.

Wskazówki Montażowe

Montaż bloku rozdzielacza jest intuicyjny i szybki dzięki kompatybilności ze standardowymi szynami nośnymi NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodów: Technologia Push-in pozwala na bezpośrednie wtykanie przewodów sztywnych oraz elastycznych z tulejkami bez użycia narzędzi.
• Zakres przekrojów: Należy stosować przewody o przekroju znamionowym w zakresie 0,14 mm² - 4 mm² (AWG 26 - 12), co gwarantuje stabilność mechaniczną i elektryczną styku.
• Organizacja okablowania: Pionowa orientacja bloku ułatwia wyprowadzenie przewodów w korytach grzebieniowych, minimalizując ryzyko splątania kabli.
• Rozbudowa: W przypadku konieczności zwiększenia liczby przyłączy, bloki można łączyć za pomocą mostków wtykowych dostępnych w sekcji akcesoriów.

FAQ

1. Czy do podłączenia przewodów potrzebuję specjalistycznych narzędzi?
Nie, dzięki zaciskom typu Push-in, przewody sztywne lub elastyczne z tulejkami można zamontować poprzez proste wciśnięcie ich w otwór zaciskowy.

2. Na jakich szynach można zamontować ten blok?
Blok jest przystosowany do montażu na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15.

3. Czy blok można stosować w obwodach o napięciu 400V?
Tak, napięcie znamionowe bloku wynosi 690 V, co pozwala na bezpieczną pracę w standardowych sieciach trójfazowych 400V oraz innych aplikacjach przemysłowych o podwyższonym napięciu.
