Opis i Kluczowe Cechy

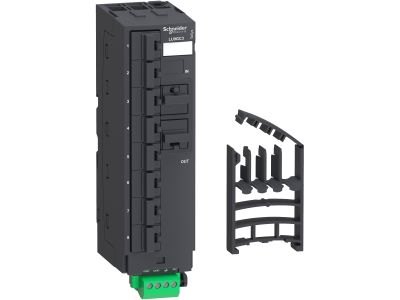

Blok rozdzielacza Modbus LU9GC3 (symbol LU9GC3) to hub komunikacyjny z gamy TeSys, przeznaczony do rozgałęziania magistrali Modbus w instalacjach z aparaturą TeSys T. Wyposażony w 10 złączy RJ45 i jedną złączkę śrubową, umożliwia wygodne łączenie wielu urządzeń w sieć bez stosowania dodatkowych rozgałęźników. Kompaktowa budowa ułatwia zabudowę w rozdzielnicy na szynie DIN.

• 10 portów RJ45: umożliwia podłączenie do dziesięciu urządzeń TeSys T w jednym punkcie, oszczędzając miejsce i upraszczając okablowanie sieci Modbus.
• 1 złącze śrubowe: służy do podłączenia przewodu magistrali głównej lub zewnętrznego zasilania (jeśli wymagane) – trwałe i pewne połączenie elektryczne.
• Kompatybilność z TeSys T: hub dedykowany do pracy z rozrusznikami i stycznikami TeSys T, co gwarantuje bezproblemową integrację w istniejącym systemie automatyki.
• Montaż na szynie DIN (TH35): szybki i stabilny montaż w rozdzielnicy, zgodny ze standardami aparatury modułowej.

Zgodność z Normami

Produkt przeznaczony do użytku w sieciach Modbus RTU i Modbus TCP pod warunkiem zgodności z dokumentacją systemu TeSys. Urządzenie posiada oznaczenie CE i jest objęte deklaracją zgodności producenta. W przypadku braku konkretnych norm w danych wejściowych, należy stosować ogólnie obowiązujące przepisy dla instalacji niskonapięciowych i sieci komunikacyjnych.

Zastosowanie

Blok rozdzielacza LU9GC3 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest scentralizowane rozgałęzienie magistrali Modbus dla wielu urządzeń TeSys T.

• Łączenie styczników i rozruszników TeSys T w sieć komunikacyjną Modbus w szafach sterowniczych.
• Dystrybucja sygnałów sterujących i monitorujących z PLC do aparatury wykonawczej.
• Uproszczenie okablowania w rozdzielnicach o dużej gęstości montażu – redukcja liczby przewodów i złączy.
• Łatwe rozbudowywanie instalacji – dodawanie kolejnych urządzeń przez wolne porty RJ45.

Wskazówki Montażowe

Montaż i podłączenie bloku rozdzielacza Modbus LU9GC3 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy. Złącze śrubowe należy dokręcać z momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać do prądu obciążenia i specyfikacji magistrali Modbus. Przed uruchomieniem sprawdzić poprawność połączeń i zgodność z topologią sieci.

FAQ

• Czy hub LU9GC3 wymaga zewnętrznego zasilania? W dokumentacji produktu nie podano informacji o potrzebie dodatkowego zasilania – hub pasywnie rozgałęzia sygnał Modbus; w przypadku dłuższych magistrali należy stosować się do zaleceń producenta systemu TeSys.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony nie został podany w danych produktu. Typowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Aby potwierdzić, należy sprawdzić kartę katalogową.
• Czy można podłączyć urządzenia innych producentów do portów RJ45? Hub jest dedykowany do sieci Modbus z urządzeniami TeSys T. Teoretycznie można podłączyć inne urządzenia Modbus, ale producent nie gwarantuje kompatybilności – zalecamy stosowanie zgodnych komponentów.
