Blok oświetleniowy MLBL-01Y, 24V AC/DC zółty | 1SFA611621R1013 ABB

Alternatywny kod produktu: 1SFA611621R1013

Opis i Kluczowe Cechy

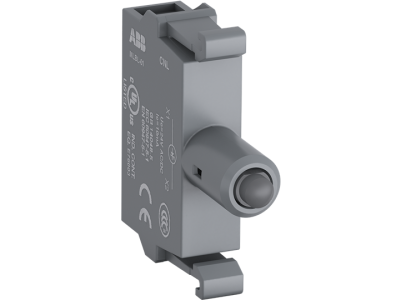

Blok oświetleniowy ABB MLBL-01Y (symbol 1SFA611621R1013) to modułowy wskaźnik LED przeznaczony do sygnalizacji wizualnej w szafach sterowniczych i rozdzielnicach. Dioda o barwie żółtej, zasilana napięciem 24 V AC/DC, zapewnia wyraźny sygnał przy zachowaniu bezpieczeństwa wynikającego z niskiego napięcia. Montaż odbywa się od frontu panelu, co upraszcza instalację i wymianę.

• Napięcie zasilania 24 V AC/DC: niskie napięcie bezpieczne – możliwość stosowania w obwodach sterowania i automatyki bez ryzyka porażenia, kompatybilne z typowymi zasilaczami przemysłowymi.
• Diody LED żółta: intensywna, energooszczędna sygnalizacja wizualna o długiej żywotności, bez konieczności wymiany źródła światła.
• Montaż od frontu: szybka i intuicyjna instalacja bez użycia narzędzi – skraca czas prac montażowych i ułatwia późniejszą konserwację.
• Konstrukcja z tworzywa modułowego ABB: wysoka elastyczność w komponowaniu układów sterowania oraz wiodące na rynku parametry elektryczne i mechaniczne.
• Wysoka wytrzymałość mechaniczna: odporność na wibracje i udary typowe dla warunków przemysłowych, gwarantująca niezawodną pracę w długim okresie eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Dokładne numery norm nie są podane w karcie katalogowej – zaleca się stosowanie ogólnych wytycznych dla aparatury modułowej montowanej w rozdzielnicach (np. IP20 w suchych pomieszczeniach).

Zastosowanie

Żółty wskaźnik LED ABB MLBL-01Y znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoznaczna sygnalizacja stanów pracy, alarmów lub potwierdzenia załączenia. Montowany od frontu panelu, idealnie sprawdza się w szafach sterowniczych i pulpitach operatorskich.

• Sygnalizacja stanu urządzeń w szafach sterowniczych (np. praca maszyny, awaria, tryb ręczny/automatyczny).
• Wskazanie obecności napięcia w obwodach sterowania 24V – szybka diagnoza bez użycia miernika.
• Element wizualny w instalacjach automatyki budynkowej (BMS) – sygnalizacja stanu siłowników, czujników czy modułów I/O.
• Komponent do budowy tablic synoptycznych i paneli operatorskich w przemyśle oraz infrastrukturze.

Wskazówki Montażowe

Montaż i obsługa bloku oświetleniowego mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się od frontu w otworze panelu o zalecanej średnicy (zgodnie z dokumentacją ABB). Nie jest wymagany montaż na szynie DIN – blok przeznaczony jest do mocowania bezpośrednio w płycie czołowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (moc diody LED jest znikoma, ale zaleca się standardowy przekrój 0,5-1,5 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy dioda LED jest podświetlana w sposób ciągły, czy można ją impulsować? Blok MLBL-01Y to pasywny wskaźnik LED – świeci przy podaniu napięcia 24 V AC/DC. Może być sterowany impulsowo (np. poprzez styk przekaźnika lub wyjście PLC), pod warunkiem że czas impulsu jest wystarczający do zaświecenia diody (standardowo kilka ms).
• Jaki jest stopień ochrony IP tego wskaźnika? Producent nie podaje konkretnej wartości IP w dostępnych danych. W typowych zastosowaniach w suchych rozdzielnicach wewnętrznych przyjmuje się ochronę IP20. W przypadku montażu w warunkach wilgotnych lub zapylonych należy zastosować dodatkową osłonę obudowy.
• Czy napięcie 24 V AC/DC można podać z typowego zasilacza impulsowego? Tak, blok LED został zaprojektowany do pracy zarówno z napięciem stałym (DC), jak i przemiennym (AC) o wartości 24 V. Zasilacz powinien zapewnić stabilne napięcie oraz zabezpieczenie nadprądowe (np. bezpiecznik 0,5 A).
