Blok nawrotny złącz zestyków cewki TeSys U | LU9MR1 Schneider Electric

Opis i Kluczowe Cechy

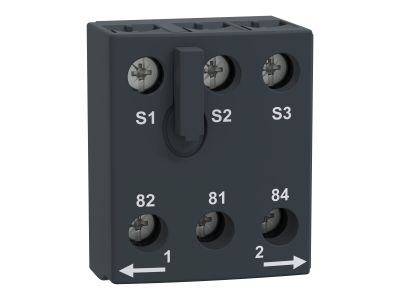

Blok nawrotny złącz zestyków cewki TeSys U o symbolu LU9MR1 firmy Schneider Electricder Electric to dedykowane akcesorium do systemu rozruszników silnikowych TeSys U. Umożliwia szybką i bezpieczną zmianę kierunku wirowania silnika poprzez nawrotne połączenie cewki stycznika. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicy, a zastosowanie w sprawdzonym systemie TeSys U gwarantuje niezawodność w aplikacjach przemysłowych.

• Nawrotne połączenie cewki: Pozwala na zmianę kierunku obrotów silnika bez konieczności stosowania dodatkowych modułów, co skraca czas instalacji i oszczędza miejsce w szafie sterowniczej.
• Dedykowany do TeSys U: Zapewnia pełną kompatybilność mechaniczną i elektryczną z rozrusznikami serii TeSys U (np. LUCA, LUB), co eliminuje ryzyko błędów montażowych.
• Łatwy montaż na szynie TH35: Standardowa szyna DIN umożliwia szybkie i stabilne osadzenie bloku w rozdzielnicy, zgodnie z praktyką branżową.
• Kompaktowa budowa: Minimalne wymiary ułatwiają integrację w ciasnych przestrzeniach, zachowując przejrzysty układ połączeń.
• Wysoka niezawodność w środowisku przemysłowym: Przeznaczony do pracy w obwodach sterowania silnikami, gdzie wymagana jest powtarzalność i trwałość połączeń.

Zgodność z Normami

Blok nawrotny LU9MR1 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardem DIN, co potwierdza certyfikat CE. Produkt przeznaczony do stosowania w systemach TeSys U, które spełniają wymogi norm IEC/EN dotyczących rozruszników silnikowych i aparatury sterowniczej.

Zastosowanie

Blok nawrotny złącz zestyków cewki LU9MR1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika za pomocą stycznika TeSys U. Sprawdza się w sterowaniu maszynami, taśmociągami, napędami wentylatorów i pomp.

• Zmiana kierunku wirowania silników trójfazowych w aplikacjach przemysłowych.
• Sterowanie nawrotne w układach transportu materiałów (taśmociągi, przenośniki).
• Aplikacje wymagające szybkiego przełączania między pracą w przód i w tył (bramy, podajniki).
• Integracja z systemami automatyki przemysłowej i PLC jako element rozszerzający funkcjonalność rozrusznika TeSys U.

Wskazówki Montażowe

Montaż bloku nawrotnego LU9MR1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz rozładuj kondensatory. Blok montuje się na szynie TH35 (DIN) w rozdzielnicy. Do połączenia złącz należy użyć przewodów o przekroju dostosowanym do prądu znamionowego obwodu – szczegółowe dane dotyczące momentu dokręcania i przekrojów znajdziesz w dokumentacji technicznej producenta. Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym włączeniem napięcia.

FAQ

• Czy blok LU9MR1 jest wyposażony w podświetlenie LED? Nie, blok nawrotny złącz nie zawiera elementów podświetlających. Jest to element pasywny służący wyłącznie do nawrotnego połączenia cewki stycznika TeSys U.
• Jaki stopień ochrony (IP) ma ten blok? W dostępnych danych nie podano konkretnego stopnia ochrony IP. W typowych aplikacjach aparatury modułowej montowanej w rozdzielnicy zakłada się ochronę IP20. Zalecamy stosowanie bloku w szafach sterowniczych o odpowiednim stopniu ochrony.
• Czy blok nawrotny zawiera styki pomocnicze? Nie, LU9MR1 jest wyłącznie blokiem nawrotnym zestyków cewki – nie posiada własnych styków przełączających. Jego zadaniem jest zapewnienie odpowiedniej topologii połączeń cewki stycznika w celu zmiany kierunku obrotów silnika.
