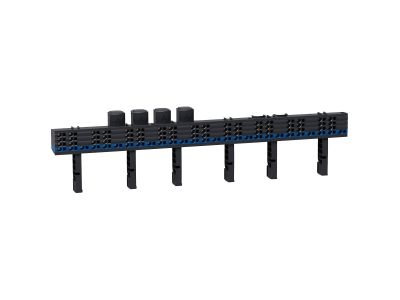

Blok Multiclip 200A 750mm 4P PrismaSet | LVS04026 Schneider Electric

Opis i Kluczowe Cechy

Blok Multiclip 200A 750mm 4P PrismaSet to modułowy element systemu połączeń w rozdzielnicach elektrycznych PrismaSet. Przeznaczony do szybkiego montażu i demontażu połączeń w układach 4-biegunowych, zapewniający wytrzymałość mechaniczną i niezawodność elektryczną. Długość 750 mm ułatwia organizację przestrzeni w szafach rozdzielczych o dużej gęstości obwodów.

• Prąd znamionowy 200A: Przeznaczony do obwodów o średnim obciążeniu, odpowiedni do zasilania gniazd, oświetlenia i urządzeń przemysłowych o umiarkowanym poborze mocy.
• 4-biegunowa konstrukcja (4P): Umożliwia jednoczesne połączenie 4 przewodów fazowych, neutralnego i ochronnego w układzie trójfazowym z neutralnym.
• Długość 750 mm: Optymalna dla rozdzielnic o dużej liczbie obwodów, pozwala na elastyczne układanie i segregację przewodów.
• System Multiclip: Modułowa budowa z szybkim systemem zaciskania (clip) – oszczędność czasu przy montażu i modyfikacjach instalacji.
• Zgodność z systemem PrismaSet: Zaprojektowany do współpracy z rozdzielnicami PrismaSet, gwarantuje optymalne parametry elektryczne i mechaniczne.

Zgodność z Normami

Blok Multiclip 200A 750mm 4P spełnia wymagania norm europejskich dotyczących aparatury modułowej i połączeń elektrycznych (m.in. PN-EN 61439-1, PN-EN 60947-7-1). Produkt posiada deklarację zgodności CE i jest zgodny z normami bezpieczeństwa dla rozdzielnic niskiego napięcia.

Zastosowanie

Blok Multiclip 200A 750mm 4P PrismaSet znajduje zastosowanie w instalacjach rozdzielczych o zróżnicowanym obciążeniu, gdzie wymagana jest elastyczność i niezawodność połączeń.

• Rozdzielnice przemysłowe i budynkowe – organizacja obwodów zasilających gniazda, oświetlenie i urządzenia.
• Szafy sterownicze w układach automatyki – szybkie modyfikacje i rozbudowa instalacji.
• Instalacje trójfazowe z neutralnym – zasilanie maszyn, agregatów lub zespołów grzewczych.
• Modernizacje istniejących rozdzielnic – wymiana tradycyjnych szyn zbiorczych na system Multiclip w celu poprawy organizacji i bezpieczeństwa.

Wskazówki Montażowe

Montaż bloku Multiclip powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy wyłączonym napięciu. Elementy systemu PrismaSet montuje się na szynie TH35 zgodnie z instrukcją producenta. Przewody należy przycinać precyzyjnie, zachowując odpowiednie zapasy długości dla późniejszych modyfikacji. Zaciski Multiclip należy dokręcać z zalecanym momentem (szczegóły w dokumentacji), aby zapewnić stabilne połączenie i uniknąć przegrzewania. Unikać zakładek i gwałtownych zagięć przewodów w bezpośrednim sąsiedztwie bloku.

FAQ

• Czy blok Multiclip 200A 4P nadaje się do obwodów jednofazowych? Tak, można go stosować w obwodach jednofazowych, wykorzystując tylko odpowiednie bieguny (np. 1P+N).
• Jaka jest maksymalna liczba bloków Multiclip w jednej rozdzielnicy? Liczba bloków zależy od wymiarów rozdzielnicy i obciążenia cieplnego. Zalecana jest konsultacja z projektantem instalacji elektrycznej.
• Czy blok jest kompatybilny z innymi systemami niż PrismaSet? Blok Multiclip 200A 4P PrismaSet jest dedykowany do współpracy z rozdzielnicami PrismaSet. Dla innych systemów należy stosować odpowiednie akcesoria lub blok systemowy.
