Blok mostków trójfazowych B3.1/5-PKZ0 | 044948 Eaton

Alternatywny kod produktu: B3.1/5-PKZ0

Opis i Kluczowe Cechy

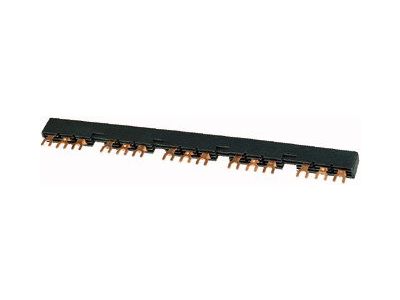

Blok mostków trójfazowych B3.1/5-PKZ0 (symbol 044948) to 3-biegunowe połączenie do zasilania do pięciu wyłączników silnikowych serii PKZM0 oraz montowanych po ich prawej stronie łączników pomocniczych lub sygnalizatorów wyzwolenia. Dzięki prądowi znamionowemu Iu 63 A i napięciu Ue 690 V zapewnia bezpieczne i niezawodne rozprowadzenie energii w układzie wieloagregatowym. Konstrukcja o długości 261 mm wyposażona jest w zabezpieczenie przed przypadkowym dotknięciem części pod napięciem, co podnosi bezpieczeństwo podczas montażu i eksploatacji.

• Prąd znamionowy Iu 63 A: Umożliwia zasilanie grupy wyłączników o dużym poborze mocy bez ryzyka przeciążenia mostków.
• Napięcie znamionowe Ue 690 V: Gwarantuje pracę w instalacjach o podwyższonym napięciu, typowo spotykanych w przemyśle i energetyce.
• Konstrukcja 3-biegunowa: Kompatybilna z układem zasilania trójfazowego, upraszcza okablowanie w rozdzielnicach.
• Zabezpieczenie przed dotykaniem: Osłony chronią przed przypadkowym kontaktem z elementami przewodzącymi, zwiększając bezpieczeństwo personelu.
• Długość 261 mm: Zoptymalizowana do współpracy z pięcioma wyłącznikami PKZM0 oraz ewentualnymi akcesoriami bocznymi – zapewnia ergonomiczne rozmieszczenie.

Zgodność z Normami

Blok mostków B3.1/5-PKZ0 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących osprzętu łączeniowego i spełnia wymogi dyrektyw Unii Europejskiej (oznakowanie CE). Produkt podlega rygorystycznym testom fabrycznym gwarantującym bezpieczną pracę w warunkach przemysłowych.

Zastosowanie

Blok mostków przeznaczony jest do systemowego zasilania grupy wyłączników silnikowych PKZM0 z wykorzystaniem jednego źródła napięcia. Sprawdza się wszędzie tam, gdzie wymagane jest scentralizowane rozdzielenie energii przy zachowaniu kompaktowej zabudowy.

• Rozprowadzenie zasilania trójfazowego do pięciu wyłączników silnikowych PKZM0 w rozdzielnicy maszynowej.
• Współpraca z łącznikami pomocniczymi i sygnalizatorami wyzwolenia montowanymi po prawej stronie wyłączników.
• Organizacja szaf sterowniczych w automatyce budynkowej i przemysłowej, gdzie niezbędne jest grupowe zabezpieczenie silników.
• Modernizacja istniejących układów rozdzielczych – wymiana lub rozbudowa magistrali zasilającej.

Wskazówki Montażowe

Montaż bloku mostków może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok należy instalować na wyłącznikach PKZM0 zgodnie z instrukcją producenta – zwracając uwagę na prawidłowe osadzenie styków i dokręcenie połączeń z zalecanym momentem. Przekrój przewodów doprowadzających zasilanie dobierz do prądu obciążenia (max. 63 A) oraz warunków środowiskowych. Po montażu sprawdź poprawność połączeń oraz działanie zabezpieczeń przed dotykaniem.

FAQ

• Czy blok mostków można stosować z wyłącznikami innych serii niż PKZM0? Blok został zaprojektowany wyłącznie do współpracy z wyłącznikami silnikowymi PKZM0 (do 5 sztuk) oraz ich akcesoriami bocznymi. Nie jest przewidziany do innych typów aparatury ze względu na różnice w geometrii i systemie mocowania.
• Jakie jest maksymalne napięcie pracy? Znamionowe napięcie Ue wynosi 690 V. Przy wyższych napięciach nie ma gwarancji bezpiecznej izolacji i działania zabezpieczeń przed dotykaniem.
• Czy blok posiada stopień ochrony IP? W karcie katalogowej nie podano konkretnego stopnia IP. Blok wyposażono w zabezpieczenie przed dotykaniem (osłony), ale w warunkach wilgotnych lub zapylonych należy zastosować dodatkową obudowę rozdzielnicy o odpowiednim stopniu ochrony.
