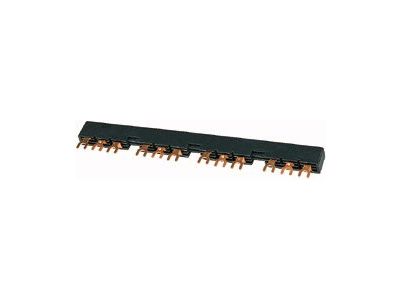

Blok mostków trójfazowych B3.1/4-PKZ0 PKZ | 044947 Eaton

Opis i Kluczowe Cechy

Blok mostków trójfazowych EATON o oznaczeniu B3.1/4-PKZ0 to zaawansowane rozwiązanie systemowe zaprojektowane z myślą o optymalizacji połączeń w rozdzielnicach niskiego napięcia. Produkt ten umożliwia równoległe zasilanie do czterech wyłączników silnikowych z serii PKZM0, które są wyposażone w dodatkowe akcesoria montowane po prawej stronie, takie jak łączniki pomocnicze lub sygnalizatory wyzwolenia. Dzięki precyzyjnie dobranemu rozstawowi, blok eliminuje konieczność kłopotliwego mostkowania urządzeń za pomocą przewodów, co znacząco skraca czas prefabrykacji szaf sterowniczych.

• Wysoka obciążalność prądowa: Znamionowy prąd ciągły Iu wynoszący 63 A pozwala na bezpieczną dystrybucję energii do wielu odbiorników silnikowych jednocześnie.
• Bezpieczeństwo eksploatacji: Konstrukcja posiada zintegrowane zabezpieczenie przed dotykiem bezpośrednim, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Wytrzymałość izolacji: Znamionowe napięcie pracy Ue na poziomie 690 V AC gwarantuje niezawodność w wymagających instalacjach przemysłowych.
• Optymalna długość: Całkowita długość wynosząca 207 mm została idealnie dopasowana do konfiguracji 4 modułów z osprzętem bocznym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Blok mostków spełnia wymagania dyrektyw niskonapięciowych oraz normy IEC/EN, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe w systemach ochrony silników, gdzie mogą wystąpić wysokie prądy rozruchowe.

Zastosowanie

Blok B3.1/4-PKZ0 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach sterowania napędami. Jest dedykowany do współpracy z wyłącznikami silnikowymi PKZM0 w sytuacjach, gdy projekt instalacji przewiduje rozbudowę aparatury o styki pomocnicze (np. NHI-E lub AGM2). Idealnie sprawdza się w:

• Zestawach rozruchowych silników montowanych na szynach DIN.
• Rozdzielnicach sterowniczych maszyn, gdzie kluczowa jest oszczędność miejsca i estetyka okablowania.
• Systemach kaskadowego zasilania napędów w liniach produkcyjnych.

Wskazówki Montażowe

Montaż bloku mostków EATON jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do instalacji należy upewnić się, że wszystkie wyłączniki PKZM0 są prawidłowo osadzone na szynie montażowej TS35. Blok należy wsunąć w zaciski zasilające aparatów, dbając o to, aby styki mostka weszły głęboko w komory zaciskowe. Należy zwrócić szczególną uwagę na moment dokręcania śrub w wyłącznikach, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Nieużywane wyprowadzenia mostka powinny zostać zabezpieczone dedykowanymi osłonami izolacyjnymi.

FAQ

• Czy blok pasuje do wyłączników innych producentów? Produkt jest dedykowany i optymalizowany pod kątem serii PKZM0 marki EATON. Użycie z aparatami innych marek może nie gwarantować odpowiedniego dopasowania mechanicznego i elektrycznego.
• Czy można zasilać blok prądem wyższym niż 63A? Nie, znamionowy prąd ciągły Iu wynosi 63A i nie należy go przekraczać, aby nie doprowadzić do uszkodzenia termicznego izolacji szyny.
• Co oznacza informacja o łącznikach pomocniczych po prawej stronie? Oznacza to, że rozstaw widełek w tym konkretnym modelu mostka uwzględnia dodatkową przestrzeń, którą zajmują akcesoria zamontowane z boku wyłącznika PKZM0, co pozwala na ich swobodny montaż bez kolizji z szyną zasilającą.
