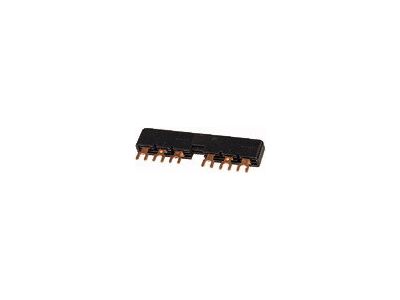

Blok mostków trójfazowych B3.1/2-PKZ0 PKZ | 044945 Eaton

Opis i Kluczowe Cechy

Blok mostków trójfazowych EATON o oznaczeniu B3.1/2-PKZ0 to profesjonalny komponent systemowy zaprojektowany z myślą o optymalizacji połączeń w rozdzielnicach niskiego napięcia. Produkt umożliwia równoległe zasilanie dwóch wyłączników silnikowych z serii PKZM0, uwzględniając przy tym dodatkową przestrzeń na zamontowane po prawej stronie łączniki pomocnicze lub sygnalizatory wyzwolenia. Dzięki długości wynoszącej 99 mm, mostek idealnie pasuje do kompaktowych układów sterowania, eliminując konieczność czasochłonnego mostkowania przewodami giętkimi.

• Wysoka obciążalność prądowa: Znamionowy prąd ciągły Iu na poziomie 63 A pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych.
• Napięcie znamionowe: Znamionowe napięcie pracy Ue wynoszące 690 V AC gwarantuje pełną kompatybilność z większością standardowych sieci elektroenergetycznych.
• Bezpieczeństwo eksploatacji: Konstrukcja posiada zintegrowane zabezpieczenie przed dotykiem bezpośrednim, co znacząco podnosi standardy BHP podczas prac serwisowych.
• Trójbiegunowa konstrukcja: Zapewnia symetryczne i stabilne zasilanie odbiorników trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dyrektyw niskonapięciowych oraz norm zharmonizowanych dotyczących aparatury rozdzielczej i sterowniczej. Wykorzystanie materiałów o wysokiej odporności termicznej i dielektrycznej zapewnia długotrwałą bezawaryjność, co jest kluczowe w systemach automatyki przemysłowej sygnowanych marką EATON.

Zastosowanie

Blok mostków B3.1/2-PKZ0 znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz w modernizacji istniejących układów napędowych. Jest dedykowany do współpracy z wyłącznikami silnikowymi PKZM0, szczególnie w konfiguracjach, gdzie wymagane jest stosowanie styków pomocniczych montowanych bocznie. Idealnie sprawdza się w:

• Układach sterowania zestawami pompowymi i wentylacyjnymi.
• Liniach produkcyjnych wymagających grupowego zasilania napędów.
• Rozdzielnicach obiektowych, gdzie kluczowa jest oszczędność miejsca na szynie DIN.

Wskazówki Montażowe

Montaż bloku mostków jest intuicyjny i pozwala na znaczną oszczędność czasu montażysty. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Blok należy nasunąć na zaciski wejściowe wyłączników PKZM0. Ważne jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją techniczną wyłączników, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki sztywnej konstrukcji, mostek stabilizuje położenie aparatów na szynie montażowej TS35.

FAQ

• Czy mostek pasuje do wyłączników innych producentów? Produkt jest dedykowany do serii PKZM0 marki EATON i tylko w tej konfiguracji producent gwarantuje pełną kompatybilność mechaniczną i elektryczną.
• Czy można go przyciąć na krótszy wymiar? Nie zaleca się modyfikacji fabrycznej długości bloku ze względu na ryzyko utraty właściwości izolacyjnych oraz naruszenie ochrony przed dotykiem.
• Jaki jest stopień ochrony tego mostka? Konstrukcja zapewnia ochronę przed dotykiem palcem, co odpowiada standardom bezpieczeństwa dla komponentów montowanych wewnątrz obudów rozdzielczych.
