Blok mostków trójfazowych B3.0/4-PKZ0 | 063960 Eaton

Opis i Kluczowe Cechy

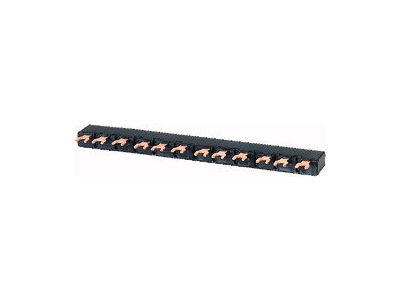

Blok mostków trójfazowych EATON o oznaczeniu B3.0/4-PKZ0 to profesjonalny komponent systemowy zaprojektowany z myślą o optymalizacji połączeń w rozdzielnicach niskiego napięcia. Produkt ten umożliwia równoległe zasilanie do czterech wyłączników silnikowych z serii PKZM0, co znacząco redukuje czas montażu oraz eliminuje konieczność stosowania tradycyjnych mostków kablowych. Konstrukcja trójbiegunowa zapewnia pełną kompatybilność z systemami zasilania 3-fazowego, gwarantując stabilność elektryczną i mechaniczną połączenia. Kluczową cechą tego modelu jest brak konieczności uwzględniania bocznych łączników pomocniczych lub sygnalizatorów wyzwolenia, co pozwala na uzyskanie maksymalnie zwartej zabudowy na szynie DIN. Dodatkowo, unikalna konstrukcja umożliwia przedłużanie szyny poprzez odwrócony montaż, co daje projektantom dużą elastyczność przy rozbudowie układów sterowania.

• Zasilanie grupowe: Możliwość podłączenia do 4 jednostek PKZM0 jednocześnie.
• Kompaktowa budowa: Szerokość dopasowana do standardowych modułów bez akcesoriów bocznych.
• Skalowalność: Funkcja przedłużania mostka poprzez montaż odwrócony.
• Wysoka jakość EATON: Gwarancja trwałości styków i odporności na prądy zwarciowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok mostków spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w wymagających warunkach przemysłowych jako element aparatury łączeniowej i sterowniczej. Posiada odpowiednie certyfikaty dopuszczające do użytku w profesjonalnych instalacjach elektrycznych, zapewniając odpowiednie odstępy izolacyjne oraz wytrzymałość dielektryczną wymaganą dla napięć znamionowych izolacji typowych dla serii PKZ.

Zastosowanie

Blok mostków B3.0/4-PKZ0 znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic zasilających, gdzie kluczowe jest bezpieczeństwo i estetyka połączeń. Jest idealnym rozwiązaniem dla:

• Układów wielosilnikowych, gdzie wymagane jest zabezpieczenie kilku napędów obok siebie.
• Producentów maszyn (OEM) dążących do standaryzacji i przyspieszenia procesu produkcji.
• Modernizacji istniejących rozdzielnic w celu uporządkowania struktury okablowania.
• Instalacji, w których nie stosuje się dodatkowych styków pomocniczych montowanych z boku wyłącznika.

Wskazówki Montażowe

Montaż bloku mostków jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Blok należy nasunąć na zaciski wejściowe wyłączników PKZM0, dbając o to, aby każdy z trzech biegunów trafił precyzyjnie w odpowiednie gniazdo zaciskowe. Należy zwrócić szczególną uwagę na moment dokręcania śrub w wyłącznikach silnikowych – musi być on zgodny z dokumentacją techniczną aparatu PKZM0, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. W przypadku chęci rozbudowy układu o kolejne sekcje, należy wykorzystać funkcję montażu odwróconego, zachowując ciągłość fazową.

FAQ

1. Czy blok B3.0/4-PKZ0 współpracuje z wyłącznikami posiadającymi styki pomocnicze NHI?
Ten konkretny model jest przeznaczony do wyłączników bez bocznych akcesoriów. Jeśli wyłączniki posiadają zamontowane z boku styki pomocnicze, należy zastosować mostek o większym rastrze (np. wersję B3.1).

2. Ile wyłączników mogę zasilić jednym mostkiem?
Model ten pozwala na zasilenie maksymalnie 4 wyłączników silnikowych PKZM0.

3. Czy produkt można docinać?
Producent zaleca stosowanie gotowych modułów i ich łączenie poprzez montaż odwrócony zamiast samodzielnego docinania, co gwarantuje zachowanie fabrycznych parametrów izolacyjnych.
