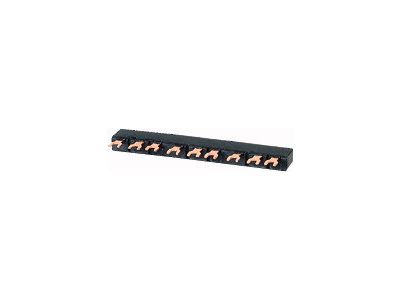

Blok mostków trójfazowych B3.0/3-PKZ0 | 232289 Eaton

Opis i Kluczowe Cechy

Blok mostków trójfazowych Eaton o oznaczeniu B3.0/3-PKZ0 (numer katalogowy 232289) to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie umożliwia efektywne i bezpieczne zasilanie na zaciskach 1, 3 oraz 5, co pozwala na optymalną dystrybucję prądu w obrębie aparatury modułowej. Kluczowym atutem konstrukcji jest zintegrowane zabezpieczenie przed dotykiem bezpośrednim, co znacząco podnosi standardy bezpieczeństwa podczas prac konserwacyjnych i eksploatacji rozdzielnicy. Produkt charakteryzuje się wysoką odpornością na prądy zwarciowe, co gwarantuje stabilność instalacji nawet w sytuacjach awaryjnych. Innowacyjna budowa pozwala na modułowe przedłużanie szyny poprzez odwrócony montaż, co daje instalatorowi dużą elastyczność w projektowaniu układów zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla aparatury niskiego napięcia. Spełnia wymagania w zakresie ochrony przed dotykiem palcem i grzbietem dłoni, co jest zgodne z międzynarodowymi standardami bezpieczeństwa elektrycznego. Wysoka jakość materiałów izolacyjnych oraz przewodzących użytych przez firmę Eaton zapewnia długowieczność i niezawodność, potwierdzoną certyfikatami dopuszczającymi produkt do użytku w wymagających aplikacjach przemysłowych i komercyjnych.

Zastosowanie

Blok mostków B3.0/3-PKZ0 znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic elektrycznych. Jest dedykowany do równoległego zasilania kilku wyłączników ochronnych silnika z serii PKZ0. Dzięki zastosowaniu tego rozwiązania, elektrycy mogą wyeliminować czasochłonne mostkowanie aparatów za pomocą przewodów typu linka, co nie tylko estetyzuje wnętrze rozdzielnicy, ale przede wszystkim minimalizuje ryzyko błędów montażowych i poluzowania się połączeń. Jest to idealne rozwiązanie dla systemów wielosilnikowych, gdzie liczy się zwartość zabudowy i szybkość montażu.

Wskazówki Montażowe

Podczas instalacji bloku mostków należy upewnić się, że zaciski wyłączników silnikowych PKZ0 są odpowiednio przygotowane do przyjęcia szyny. Montaż odbywa się poprzez wsunięcie styków mostka w zaciski wejściowe 1, 3 i 5. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć zjawiska przegrzewania się punktów połączeniowych. W przypadku konieczności rozbudowy układu o kolejne aparaty, można wykorzystać funkcję odwróconego montażu, która pozwala na płynne przedłużenie linii zasilającej bez stosowania dodatkowych akcesoriów łączeniowych. Przed uruchomieniem układu zaleca się weryfikację poprawności osadzenia wszystkich styków.

FAQ

• Czy blok mostków B3.0/3-PKZ0 jest bezpieczny przy pracach pod napięciem? Urządzenie posiada fabryczne zabezpieczenie przed dotykiem, jednak wszelkie prace montażowe powinny być wykonywane przy odłączonym zasilaniu zgodnie z zasadami BHP.
• Czy mogę połączyć więcej niż trzy wyłączniki PKZ0? Tak, konstrukcja bloku umożliwia jego przedłużanie poprzez specyficzny, odwrócony montaż kolejnych modułów.
• Z jakimi aparatami jest kompatybilny ten mostek? Produkt jest dedykowany do współpracy z wyłącznikami ochronnymi silnika serii PKZ0 marki Eaton.
• Jaka jest główna korzyść z użycia tego bloku zamiast przewodów? Główną korzyścią jest oszczędność miejsca, skrócenie czasu montażu oraz zwiększona odporność na zwarcia i pewność połączenia elektrycznego.
