Moduł LED ze zintegrowaną diodą LED AC 24-240V, niebieski | 3SU1401-1BH50-1AA0 Siemens

Alternatywny kod produktu: 3SU14011BH501AA0

Opis i Kluczowe Cechy

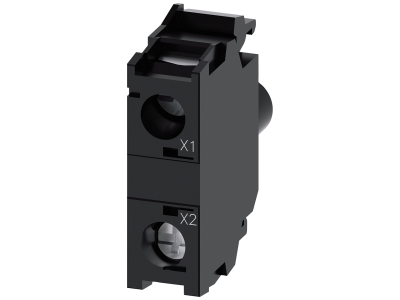

Moduł LED SIRIUS ACT firmy Siemens (symbol 3SU1401-1BH50-1AA0) to zintegrowana dioda LED o barwie niebieskiej, przeznaczona do oświetlania przycisków, przełączników i sygnalizatorów w serii SIRIUS ACT. Dzięki zasilaniu napięciem przemiennym 24–240 V AC sprawdza się w instalacjach o różnym standardzie napięciowym, zapewniając wyraźną i niezawodną sygnalizację optyczną bez konieczności stosowania osobnego źródła energii.

• Napięcie zasilania AC 24–240 V: uniwersalny zakres pracy umożliwia stosowanie w obwodach sterowania i sygnalizacji o różnych napięciach – od niskiego do sieciowego – bez ryzyka uszkodzenia diody.
• Niebieska dioda LED: intensywny kolor widoczny nawet w silnie oświetlonych pomieszczeniach przemysłowych, idealny do wyróżnienia stanu awaryjnego lub specyficznego trybu pracy.
• Energooszczędna technologia LED: niski pobór mocy ogranicza koszty eksploatacji i wydłuża żywotność urządzenia w porównaniu z tradycyjnymi żarówkami.
• Kompatybilność z serią SIRIUS ACT: moduł montuje się bezpośrednio w przyciskach, przełącznikach i lampkach sygnalizacyjnych tej linii, co gwarantuje spójność wizualną i mechaniczną całego systemu.
• Beznarzędziowa instalacja: innowacyjna koncepcja łączenia umożliwia montaż jedną ręką, bez użycia specjalistycznych narzędzi, co skraca czas okablowania.

Zgodność z Normami

Moduł LED SIRIUS ACT został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymogów dyrektyw unijnych. Urządzenie jest przystosowane do pracy w warunkach przemysłowych, w tym do mycia myjkami wysokociśnieniowymi oraz narażenia na kurz, oleje i agresywne zasady, co wynika z wysokiego stopnia ochrony całej serii.

Zastosowanie

Moduł LED 3SU1401-1BH50-1AA0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wyraźna sygnalizacja optyczna w połączeniu z niezawodnością i łatwością montażu. Idealnie sprawdza się w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych.

• Sygnalizacja stanu pracy maszyn i urządzeń – wzbudzanie diody niebieskiej w momencie awarii lub specyficznego trybu.
• Sterowanie odbiornikami – jako element wizualnego potwierdzenia wysłanego impulsu do styczników, przekaźników lub PLC.
• Automatyka budynkowa – oświetlenie przycisków w panelach sterujących oświetleniem, klimatyzacją czy bramami.
• Zastosowania zewnętrzne i w trudnych warunkach – wysoka odporność na kurz, wilgoć i detergenty umożliwia montaż w halach produkcyjnych, magazynach i na zewnątrz budynków.

Wskazówki Montażowe

Montaż modułu LED SIRIUS ACT powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu. Moduł montuje się w gnieździe przycisku lub sygnalizatora z serii SIRIUS ACT – nie wymaga stosowania szyny TH35/DIN. Połączenia przewodów wykonuje się zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowy moment dokręcania śrub oraz dobór przekroju przewodów do prądu obciążenia. Po zmontowaniu sprawdzić poprawność działania diody przed zamknięciem rozdzielnicy.

FAQ

• Czy moduł LED 3SU1401-1BH50-1AA0 jest podświetlany stale po podaniu napięcia? Tak, dioda LED świeci światłem ciągłym w momencie przyłożenia napięcia AC z zakresu 24–240 V. Nie ma funkcji migania – jest przeznaczona do stałej sygnalizacji.
• Jaki stopień ochrony ma ten moduł? Konkretna wartość IP nie została podana w danych producenta, jednak cała seria SIRIUS ACT charakteryzuje się wysoką odpornością na kurz, oleje, agresywne zasady i mycie myjkami wysokociśnieniowymi, co sugeruje co najmniej IP65/66 w typowych konfiguracjach.
• Czy można go stosować w obwodach prądu stałego? Nie. Dane techniczne określają wyłącznie zasilanie napięciem przemiennym AC 24–240 V. Podanie napięcia stałego może spowodować uszkodzenie diody lub niewłaściwą pracę.
