Moduł LED ze zintegrowaną diodą LED, AC/DC 24 V, zielony | 3SU1401-2BB40-1AA0 Siemens

Alternatywny kod produktu: 3SU14012BB401AA0

Opis i Kluczowe Cechy

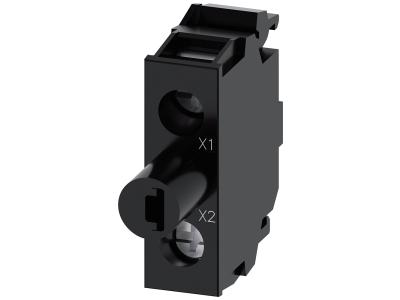

Moduł LED ze zintegrowaną diodą LED SIRIUS ACT (symbol: 3SU1401-2BB40-1AA0) firmy Siemens to element sygnalizacyjny przeznaczony do montażu w płycie czołowej. Zasilany napięciem AC/DC 24 V, emituje światło zielone, zapewniając wyraźną sygnalizację stanu pracy urządzeń. Kompatybilny z systemem modułowym 3SU1, umożliwia rozbudowę i wymianę bez naruszania okablowania.

• Zasilanie AC/DC 24 V: Uniwersalne napięcie robocze – nadaje się zarówno do obwodów prądu przemiennego, jak i stałego, co ułatwia integrację w różnych instalacjach sterowniczych.
• Zintegrowana dioda LED (zielona): Gotowy do podłączenia moduł sygnalizacyjny eliminuje konieczność doboru osobnej lampki, skraca czas montażu i zmniejsza liczbę elementów w szafie.
• Kompatybilność z systemem SIRIUS ACT: Pasuje do standardowego uchwytu i bloków styków serii 3SU1, zapewniając spójną rozbudowę paneli operatorskich i sygnalizacyjnych.
• Montaż w płycie czołowej: Łatwa instalacja w otworze płyty – moduł mocuje się od tyłu za pomocą uchwytu, bez potrzeby stosowania dodatkowych narzędzi.
• Niska awaryjność: Długowieczna dioda LED pracuje bez przegrzewania, co zwiększa niezawodność sygnalizacji w aplikacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych (certyfikat CE). System SIRIUS ACT spełnia standardy jakości obowiązujące w przemyśle elektrotechnicznym.

Zastosowanie

Moduł LED 3SU1401-2BB40-1AA0 służy do sygnalizacji optycznej w szafach sterowniczych, panelach operatorskich oraz w automatyce budynkowej i przemysłowej. Dzięki kompaktowej budowie sprawdza się tam, gdzie wymagana jest czytelna informacja o stanie urządzenia.

• Sygnalizacja załączenia / wyłączenia maszyn i urządzeń w rozdzielnicach sterowniczych.
• Wskazanie stanu pracy styczników, przekaźników lub modułów PLC w szafach automatyki.
• Informowanie o błędach lub alarmach w systemach HVAC, oświetlenia awaryjnego lub bramach przemysłowych.
• Element paneli operatorskich (HMI) jako lampka kontrolna przy przyciskach i przełącznikach w systemie SIRIUS ACT.

Wskazówki Montażowe

Montaż modułu LED oraz podłączenie elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moduł instaluje się w otworze płyty czołowej (zgodnie z wytycznymi producenta) i mocuje za pomocą standardowego uchwytu dostarczonego w zestawie. Przewody należy podłączyć zgodnie ze schematem w dokumentacji technicznej, zwracając uwagę na biegunowość w przypadku zasilania DC. Używaj przewodów o przekroju dobranym do obciążenia (prąd roboczy diody nie jest podawany – okablowanie dobierz zgodnie z danymi zasilania 24 V). Dokręć zaciski momentem zgodnym z instrukcją urządzenia.

FAQ

• Czy moduł LED jest podświetlany? Tak, moduł zawiera zintegrowaną diodę LED w kolorze zielonym, która świeci po podaniu napięcia 24 V AC/DC. Jest to gotowy element sygnalizacyjny bez konieczności dokupowania osobnej lampki.
• Jaki stopień ochrony ma moduł? W karcie katalogowej nie podano konkretnego stopnia IP dla samego modułu. Standardowo aparatura przeznaczona do montażu w płycie czołowej (wewnątrz szafy sterowniczej) ma stopień ochrony IP20. W przypadku montażu w obudowie o wyższej szczelności, rzeczywistą ochronę zapewnia płyta czołowa.
• Czy mogę go użyć z przyciskami i przełącznikami SIRIUS ACT? Tak, moduł jest częścią systemu modułowego SIRIUS ACT (seria 3SU1). Można go łączyć z uchwytami, blokami styków oraz elementami wykonawczymi, tworząc kompletne urządzenia sterowniczo-sygnalizacyjne.
