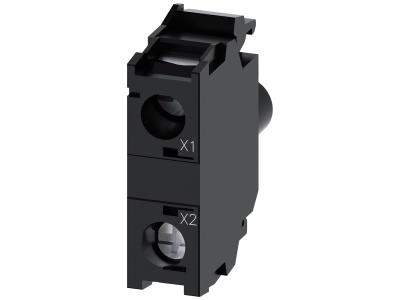

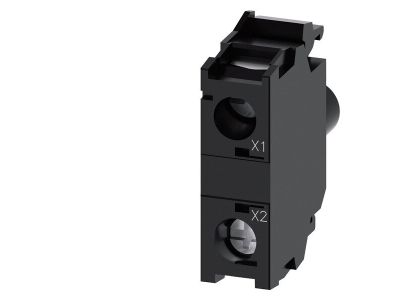

Blok LED 24V AC DC, przyłącze śrubowe do montażu tablicowego, czerwony, SIRIUS ACT | 3SU1401-1BB20-1AA0 Siemens

Opis i Kluczowe Cechy

Blok LED Siemens z serii SIRIUS ACT o numerze katalogowym 3SU1401-1BB20-1AA0 to zaawansowany komponent sygnalizacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się zintegrowanym źródłem światła LED w kolorze czerwonym, które zapewnia doskonałą widoczność stanu pracy maszyny nawet w trudnych warunkach oświetleniowych. Moduł został przystosowany do pracy z napięciem znamionowym 24 V AC/DC, co czyni go uniwersalnym rozwiązaniem w nowoczesnych układach sterowania. Dzięki zastosowaniu technologii LED, blok cechuje się wyjątkowo niskim poborem mocy oraz długą żywotnością, co znacząco redukuje koszty eksploatacji i potrzebę częstych konserwacji.

• Napięcie zasilania: 24 V AC/DC pozwala na elastyczne wdrożenie w systemach prądu zmiennego i stałego.
• Kolor sygnalizacji: Intensywny czerwony, idealny do wskazywania stanów alarmowych lub zatrzymania.
• Rodzaj przyłącza: Zaciski śrubowe gwarantują pewny styk elektryczny i odporność na wstrząsy.
• Konstrukcja modułowa: Element systemu SIRIUS ACT umożliwiający szybką konfigurację z uchwytami i przyciskami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Blok LED spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych. Wysoka odporność na wibracje oraz stopień ochrony zapewniony przez system montażu SIRIUS ACT sprawiają, że urządzenie może być stosowane w środowiskach o podwyższonym rygorze technicznym. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Blok LED 3SU1401-1BB20-1AA0 znajduje szerokie zastosowanie w budowie maszyn, szaf sterowniczych oraz pulpitów operatorskich. Jest kluczowym elementem systemów wizualizacji stanów procesowych. Dzięki swojej niezawodności jest wybierany przez integratorów systemów automatyki do:

• Sygnalizacji stanów awaryjnych i ostrzegawczych w liniach produkcyjnych.
• Monitorowania statusu pracy silników i napędów.
• Interfejsów HMI w przemyśle ciężkim i spożywczym.
• Systemów sterowania w infrastrukturze budynkowej.

Wskazówki Montażowe

Montaż bloku LED odbywa się w sposób intuicyjny i szybki dzięki systemowi zatrzaskowemu SIRIUS ACT. Moduł montowany jest od tyłu do uchwytu (holdera), który wcześniej zostaje osadzony w płycie czołowej wraz z odpowiednim elementem sterowniczym lub sygnalizacyjnym. Przyłącze śrubowe wymaga użycia standardowego wkrętaka, a zalecany moment dokręcania zapewnia trwałe połączenie przewodów o przekrojach dostosowanych do typowych instalacji sterowniczych. Należy upewnić się, że napięcie zasilania jest zgodne z parametrami znamionowymi 24 V AC/DC, aby uniknąć uszkodzenia diody LED.

FAQ

• Czy blok LED można zamontować bezpośrednio na szynie DIN? Nie, ten konkretny model jest przeznaczony do montażu tablicowego (na płycie czołowej) za pośrednictwem dedykowanego uchwytu SIRIUS ACT.
• Czy polaryzacja przy zasilaniu DC ma znaczenie? Blok LED 24V AC/DC jest zaprojektowany tak, aby pracować poprawnie niezależnie od polaryzacji w przypadku prądu stałego, co ułatwia prace instalacyjne.
• Czy źródło światła LED jest wymienne? Blok stanowi monolit ze zintegrowaną diodą LED, co zapewnia maksymalną odporność na wibracje i eliminuje ryzyko poluzowania się żarówki.
