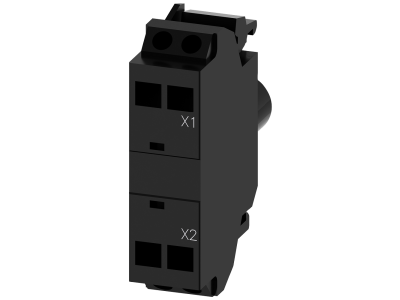

Blok LED 24V AC DC, przyłącze sprężynowe do montażu tablicowego, czerwony, SIRIUS ACT | 3SU1401-1BB20-3AA0 Siemens

Opis i Kluczowe Cechy

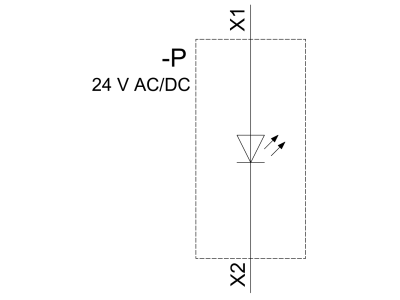

Blok LED SIEMENS z serii SIRIUS ACT o numerze katalogowym 3SU1401-1BB20-3AA0 to zaawansowany komponent sygnalizacyjny zaprojektowany z myślą o najwyższej niezawodności w układach sterowania i wizualizacji procesów przemysłowych. Urządzenie emituje intensywne światło w kolorze czerwonym, co pozwala na jednoznaczną identyfikację stanów alarmowych lub ostrzegawczych nawet w trudnych warunkach oświetleniowych. Moduł został przystosowany do zasilania napięciem znamionowym 24 V AC/DC, co czyni go uniwersalnym rozwiązaniem zarówno dla obwodów prądu przemiennego, jak i stałego.

• Innowacyjne przyłącze sprężynowe: Zastosowanie zacisków sprężynowych (spring-type terminals) gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne, eliminując konieczność okresowego dokręcania śrub.
• Technologia LED: Wykorzystanie diod elektroluminescencyjnych zapewnia długą żywotność modułu oraz minimalny pobór mocy, co przekłada się na oszczędność energii i redukcję kosztów eksploatacji.
• Modułowość SIRIUS ACT: Blok jest w pełni kompatybilny z systemem modułowym SIEMENS, co pozwala na szybki montaż zatrzaskowy na uchwycie (holder) za płytą czołową.
• Wytrzymałość mechaniczna: Konstrukcja odporna na wibracje sprawia, że moduł idealnie nadaje się do pracy w ciężkich warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe dla inżynierów projektujących systemy na rynki globalne. Blok LED 3SU1401-1BB20-3AA0 jest zgodny z normą IEC/EN 60947-5-1, dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co potwierdza jego wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach przemysłowych na całym świecie. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem.

Zastosowanie

Dzięki swojej uniwersalności i niezawodności, czerwony blok LED SIRIUS ACT znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Pulpity sterownicze: Jako element sygnalizacji optycznej informujący o awariach, zatrzymaniu awaryjnym (E-STOP) lub przekroczeniu parametrów krytycznych.
• Budowa maszyn: Integracja z przyciskami i lampkami kontrolnymi w szafach sterowniczych maszyn produkcyjnych.
• Automatyka budynkowa: Sygnalizacja stanów pracy systemów HVAC lub przeciwpożarowych.
• Przemysł ciężki: Dzięki odporności na wibracje, moduł doskonale sprawdza się w przenośnikach, kruszarkach i liniach montażowych.

Wskazówki Montażowe

Montaż bloku LED jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Moduł należy zamontować na tylnej części uchwytu (holder) systemu SIRIUS ACT, który jest uprzednio osadzony w otworze montażowym o standardowej średnicy 22,5 mm. Przyłącze sprężynowe obsługuje przewody sztywne oraz giętkie z tulejkami. Aby podłączyć przewód, należy zwolnić zacisk za pomocą standardowego wkrętaka płaskiego, wsunąć odizolowaną końcówkę przewodu i zwolnić nacisk. Taki system gwarantuje stałą siłę docisku niezależnie od upływu czasu i drgań maszyny.

FAQ

• Czy blok LED wymaga zachowania polaryzacji? Przy zasilaniu 24V AC polaryzacja nie ma znaczenia. W przypadku zasilania DC, moduł jest zaprojektowany tak, aby ułatwić poprawną instalację w standardowych układach sterowania.
• Czy można wymienić samą diodę w bloku? Nie, blok LED 3SU1401-1BB20-3AA0 jest monoblokiem elektronicznym, co gwarantuje jego szczelność i odporność mechaniczną. W przypadku awarii wymienia się cały moduł.
• Jakie są zalety zacisku sprężynowego nad śrubowym? Zacisk sprężynowy jest odporny na poluzowanie pod wpływem drgań, co jest kluczowe w maszynach wibrujących, oraz przyspiesza montaż o około 40% w porównaniu do zacisków śrubowych.
