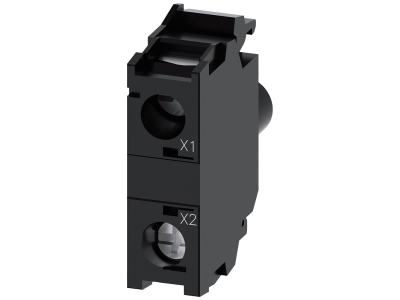

Moduł LED ze zintegrowaną diodą LED, AC 230V, czerwony | 3SU1401-1BF20-1AA0 Siemens

Alternatywny kod produktu: 3SU14011BF201AA0

Opis i Kluczowe Cechy

Moduł LED ze zintegrowaną diodą LED w kolorze czerwonym, zasilany napięciem AC 230V, oznaczony symbolem 3SU1401-1BF20-1AA0, należy do systemu przycisków i lampek sterowniczych SIRIUS ACT firmy Siemens. Dzięki wbudowanej diodzie LED zapewnia wyraźną sygnalizację optyczną bez konieczności stosowania dodatkowych elementów podświetlających. Przeznaczony do montażu w płycie czołowej wraz z elektrycznymi blokami funkcyjnymi lub jako element zestawów kompletnych.

• Napięcie zasilania AC 230V: bezpośrednia praca w standardowych obwodach oświetlenia i sygnalizacji bez konieczności stosowania transformatorów lub zasilaczy pomocniczych.
• Zintegrowana dioda LED: łatwy montaż – nie wymaga oddzielnego modułu LED; stała, trwała sygnalizacja w jednym komponencie.
• Kolor czerwony: intuicyjne oznaczanie stanów alarmowych, awaryjnych lub wymagających uwagi operatora.
• System modułowy SIRIUS ACT: kompatybilność z bogatą gamą przycisków, przełączników, bloków styków i obudów – elastyczna konfiguracja paneli sterowniczych.
• Montaż w płycie czołowej: standardowy uchwyt i otwór montażowy zgodny z systemem, szybka instalacja bez dodatkowych narzędzi.

Zgodność z Normami

Produkt jest częścią systemu SIRIUS ACT i spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł LED znajduje zastosowanie wszędzie tam, gdzie wymagana jest czytelna sygnalizacja wzrokowa w maszynach, szafach sterowniczych i panelach operatorskich.

• Sygnalizacja stanu włączenia/wyłączenia urządzeń energetycznych.
• Wskazywanie alarmów i przekroczeń parametrów w układach automatyki.
• Informowanie o gotowości maszyny do pracy (np. po zakończeniu sekwencji rozruchu).
• Podświetlenie przycisków sterowniczych w celu poprawy ergonomii i bezpieczeństwa obsługi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Moduł LED montuje się w płycie czołowej przy użyciu standardowego uchwytu systemu SIRIUS ACT. Przekrój przewodów należy dobrać do prądu obwodu sygnalizacji (zgodnie z dokumentacją producenta). Moment dokręcania śrub zacisków (jeśli występują) musi być zgodny z danymi katalogowymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie.

FAQ

• Czy moduł LED ma wbudowaną ochronę przed przepięciami? Producent nie podaje informacji o dodatkowej ochronie; zaleca się stosowanie w obwodach zabezpieczonych odpowiednimi wyłącznikami nadprądowymi.
• Jaki jest stopień ochrony (IP) modułu? W dostarczonych danych nie określono stopnia IP – zależny od zastosowanej obudowy i metody montażu; dla typowych rozwiązań przycisków w płycie czołowej przyjmuje się IP20.
• Czy dioda LED jest wymienna? Nie – dioda LED jest zintegrowana z modułem na stałe. W przypadku uszkodzenia należy wymienić cały moduł.
