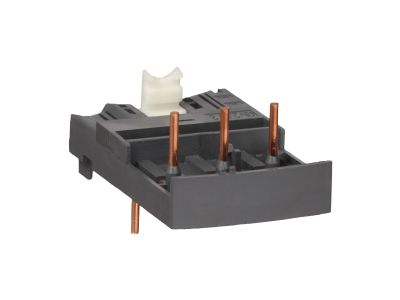

Blok łączeniowy GV2 ze stycznikiem LC1-D09-D38, Tesys | GV2AF3 Schneider Electric

Opis i Kluczowe Cechy

Blok łączeniowy GV2AF3 z serii Linergy FT to profesjonalne akcesorium przyłączeniowe opracowane przez renomowanego producenta Schneider Electric. Produkt ten został zaprojektowany jako dedykowana płytka montażowa, która umożliwia bezpośrednie i sztywne połączenie mechaniczne oraz elektryczne pomiędzy wyłącznikiem silnikowym z serii TeSys GV2 a stycznikiem z serii TeSys D (modele od LC1D09 do LC1D38). Dzięki zastosowaniu tego komponentu, instalatorzy mogą znacząco zredukować czas montażu układów rozruchowych, eliminując konieczność stosowania dodatkowego okablowania między aparatami.

• Integracja systemowa: Produkt należy do uznanej gamy Linergy, co gwarantuje pełną kompatybilność z systemami rozdziału energii Schneider Electric.
• Oszczędność miejsca: Kompaktowa konstrukcja bloku pozwala na optymalizację przestrzeni wewnątrz szafy sterowniczej, co jest kluczowe przy budowie rozbudowanych rozdzielnic.
• Trwałość połączenia: Sztywne połączenie mechaniczne minimalizuje ryzyko poluzowania się styków pod wpływem drgań, co bezpośrednio przekłada się na bezawaryjność instalacji.

Zgodność z Normami

Blok łączeniowy GV2AF3 został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi, które obowiązują dla aparatury niskiego napięcia. Jako element składowy systemów TeSys, produkt spełnia wymagania norm bezpieczeństwa dotyczących osprzętu łączeniowego. Wykorzystanie certyfikowanych materiałów izolacyjnych zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na wysokie temperatury, co jest niezbędne w profesjonalnych aplikacjach elektroenergetycznych.

Zastosowanie

Głównym obszarem zastosowania bloku GV2AF3 są układy sterowania silnikami elektrycznymi w przemyśle oraz budownictwie komercyjnym. Jest on niezastąpiony przy tworzeniu kompaktowych rozruszników silnikowych typu Direct-On-Line (DOL). Dzięki kompatybilności z gamami TeSys D oraz TeSys GV3, blok ten znajduje zastosowanie w:

• Budowie szaf sterowniczych dla systemów HVAC i pomp.
• Układach automatyki przemysłowej wymagających szybkiego serwisu i wymiany komponentów.
• Zestawach rozruchowych dla przenośników i linii produkcyjnych.

Wskazówki Montażowe

Montaż bloku GV2AF3 jest intuicyjny, jednak wymaga zachowania odpowiedniej staranności technicznej. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Blok należy wsunąć w odpowiednie gniazda wyłącznika silnikowego GV2 oraz stycznika LC1D, a następnie dokręcić zaciski śrubowe z momentem obrotowym zalecanym przez producenta dla danej wielkości zacisku. Prawidłowo zamontowana płytka montażowa powinna tworzyć monolit z aparatami, co ułatwia późniejszy montaż całego zestawu na szynie DIN (TH35). Należy regularnie sprawdzać stan dokręcenia śrub w ramach okresowych przeglądów konserwacyjnych rozdzielnicy.

FAQ

• Czy blok GV2AF3 pasuje do wszystkich styczników TeSys D? Produkt jest kompatybilny ze stycznikami w zakresie prądowym od LC1D09 do LC1D38.
• Czy stosowanie bloku łączeniowego wpływa na stopień ochrony IP? Blok jest elementem wewnętrznym szafy; stopień ochrony całego zestawu zależy od obudowy, w której aparaty są zamontowane.
• Czy do montażu potrzebne są specjalistyczne narzędzia? Do instalacji wystarczy standardowy wkrętak izolowany, dopasowany do łba śruby zaciskowej aparatów TeSys.
