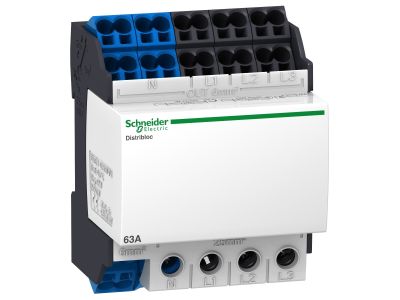

Blok dystytrybucyjny Linergy DX 63A 4P | LVS04041 Schneider Electric

Opis i Kluczowe Cechy

Blok dystytrybucyjny Linergy DX 63A 4-biegunowy to urządzenie przeznaczone do rozdziału energii elektrycznej w instalacjach przemysłowych, budynkowych i rozdzielnicach. Zaprojektowany do współpracy z aparaturą modułową, umożliwia elastyczne rozprowadzanie zasilania 4-biegunowego. Wysoki prąd znamionowy 63A gwarantuje stabilne zasilanie nawet mocnych odbiorników.

• Prąd znamionowy 63A: Zapewnia odpowiednią obciążalność dla instalacji o średnim i dużym poborze mocy, np. maszyn przemysłowych, systemów ogrzewania czy klimatyzacji.
• 4-biegunowa konstrukcja: Umożliwia rozdział energii w układach 3-fazowych z neutralnym, co jest standardem w nowoczesnych instalacjach.
• Uniwersalna kompatybilność: Pasuje do szyn DIN i aparatury modułowej, co ułatwia montaż i integrację z istniejącymi systemami rozdziału energii.
• Wytrzymała konstrukcja: Odporny na działanie łuku elektrycznego i wysokich temperatur, zapewnia długotrwałą niezawodność pracy.
• Bezpieczne połączenia: Styki wykonane z wysokiej jakości materiałów gwarantują niski opór przejściowy i minimalne straty energii.

Zgodność z Normami

Blok dystytrybucyjny spełnia wymagania norm europejskich dotyczących aparatury rozdziału energii, w tym norm serii EN 61439. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok dystytrybucyjny Linergy DX 63A 4P znajduje zastosowanie w instalacjach, gdzie wymagany jest rozdział energii 4-biegunowej z neutralnym.

• Rozdzielnice budowlane i przemysłowe – rozdział faz i neutralnego dla zasilania maszyn i urządzeń.
• Instalacje klimatyzacji, wentylacji i ogrzewania – elastyczne podłączenie odbiorników o dużym poborze mocy.
• Systemy automatyki przemysłowej – zasilanie szaf sterowniczych i modułów wykonawczych.
• Małe i średnie instalacje elektryczne – uniwersalne rozwiązanie do rozdziału energii w pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy separacyjne zgodnie z normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Połączenia należy wykonać za pomocą odpowiednich przewodów o przekroju dostosowanym do prądu znamionowego 63A, z zachowaniem momentu dokręcania wskazanego w dokumentacji producenta. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Czy blok nadaje się do instalacji 3-fazowych z neutralnym? Tak, konstrukcja 4-biegunowa umożliwia rozdział energii w układach trójfazowych z neutralnym, zgodnie z wymaganiami norm EN 61439.
• Jakie są zalecane przekroje przewodów do podłączenia? Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 63A oraz lokalnymi przepisami i normami instalacyjnymi. Zaleca się użycie przewodów miedzianych o odpowiedniej nośności prądowej.
• Czy blok posiada zabezpieczenie przeciwprzepięciowe? Parametr ten nie został określony w danych produktu. W przypadku potrzeby ochrony przeciwprzepięciowej należy zastosować dodatkowe elementy, np. ograniczniki przepięć.
