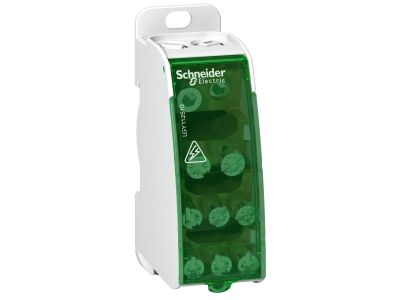

Blok dystrybucyjny śrubowy 10-otworów 125A 1P, Pragma | LGY112510 Schneider Electric

Opis i Kluczowe Cechy

Blok dystrybucyjny śrubowy Linergy DS o numerze katalogowym LGY112510 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie dedykowane jest do instalacji jednofazowych (1P) i charakteryzuje się znamionowym prądem pracy Ie wynoszącym 125 A, co pozwala na bezpieczną obsługę obciążeń w rozdzielnicach niskiego napięcia. Blok oferuje całkowitą pojemność przyłączeniową wynoszącą 10 otworów, co umożliwia przejrzyste i uporządkowane rozdzielenie zasilania na poszczególne obwody.

• Wysoka wytrzymałość elektryczna: Znamionowy szczytowy prąd wytrzymywany Ipk/60ms na poziomie 25 kA oraz prąd krótkotrwały Icw wynoszący 4,2 kA ms/1s gwarantują stabilność pracy nawet w ekstremalnych warunkach awaryjnych.
• Parametry izolacyjne: Znamionowe napięcie izolacji Ui wynosi 500 V AC, a napięcie udarowe Uimp to aż 8 kV, co świadczy o najwyższej klasie bezpieczeństwa i odporności na przepięcia.
• Kompaktowa konstrukcja: Szerokość bloku wynosi zaledwie 3 moduły (w odstępach 9 mm), co pozwala na znaczną oszczędność miejsca na szynie DIN.
• Zróżnicowane zaciski: Urządzenie posiada 10 otworów o różnych średnicach (2x9,5 mm, 2x7,5 mm oraz 6x5,8 mm), co umożliwia elastyczne dopasowanie przekrojów przewodów do potrzeb instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Blok spełnia wymagania normy IEC/EN 60947-7-1 dotyczącej listew zaciskowych do przewodów miedzianych oraz norm IEC/EN 61439-1 i 2, które definiują standardy dla rozdzielnic i sterownic niskonapięciowych. Dodatkowo, wytrzymałość dielektryczna na poziomie 2500 V AC zgodnie z IEC/EN 60947-1 potwierdza wysoką jakość materiałów izolacyjnych użytych w procesie produkcji.

Zastosowanie

Blok dystrybucyjny Linergy DS znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemyśle. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym i komercyjnym.
• Szaf sterowniczych, gdzie wymagany jest przejrzysty rozdział potencjałów.
• Systemów zasilania gwarantowanego, dzięki wysokiej kategorii przepięciowej III i stopniu zanieczyszczenia 3.
• Instalacji pracujących w szerokim zakresie temperatur od -25°C do +55°C.

Wskazówki Montażowe

Montaż bloku LGY112510 jest niezwykle elastyczny – może być on zainstalowany na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej wewnątrz obudowy. Przekrój poprzeczny rdzenia wynosi 35 mm², co należy uwzględnić przy planowaniu głównego zasilania. Podczas instalacji należy zwrócić uwagę na odpowiednie dokręcenie śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki kompaktowym wymiarom (85 mm wysokości, 27 mm szerokości i 50,5 mm głębokości), blok doskonale wpisuje się w gęsto upakowane systemy rozdzielcze.

FAQ

• Czy blok można stosować w instalacjach trójfazowych? Ten konkretny model jest przeznaczony do instalacji 1P (jednobiegunowych). W przypadku systemów wielofazowych należy zastosować odpowiednią liczbę bloków lub model wielopolowy.
• Jaki jest maksymalny prąd pracy tego urządzenia? Znamionowy prąd pracy Ie wynosi 125 A przy częstotliwości 50/60 Hz.
• Czy urządzenie jest odporne na trudne warunki środowiskowe? Tak, blok posiada stopień zanieczyszczenia 3 i może pracować w temperaturach od -25°C do +55°C, co czyni go odpornym na typowe warunki panujące w szafach przemysłowych.
