Blok dystrybucyjny,rozdzielczyHLAK 25 5P 2xAl/Cu 25mm²+16mm²1000VAC/1500VDC brąz,czar,szar,nieb,ziel | MAG5251CSX Morek

Opis i Kluczowe Cechy

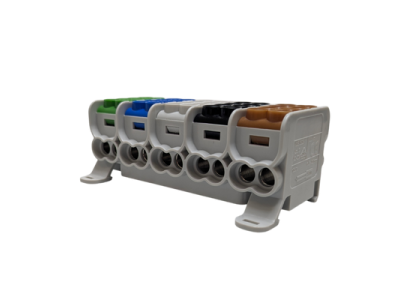

Blok dystrybucyjny HLAK 25 w wariancie 5-biegunowym z podwójnym złączem Al/Cu (25mm² + 16mm²) to kompaktowe rozwiązanie do rozdziału energii w instalacjach przemysłowych, fotowoltaicznych (PV) oraz systemach elektromobilności. Zaprojektowany z myślą o wysokiej niezawodności i efektywności, umożliwia bezpieczne połączenia przewodów aluminiowych i miedzianych w jednym urządzeniu.

• Złącza Al/Cu 25mm² + 16mm²: Umożliwiają bezpośrednie podłączenie przewodów aluminiowych i miedzianych o różnych przekrojach, eliminując konieczność stosowania dodatkowych złącz pośrednich.
• Napięcie robocze 1000V AC / 1500V DC: Przeznaczony do pracy w instalacjach wysokiego napięcia, w tym systemach fotowoltaicznych i ładowarek EV.
• Prąd znamionowy 100A: Zapewnia stabilny rozdział mocy w instalacjach o średnim i dużym obciążeniu.
• Kompaktowa konstrukcja 5P: Optymalizuje przestrzeń montażową w szafach rozdzielczych i skrzynkach PV, ułatwiając prowadzenie przewodów i organizację układu.
• Kolorystyka brązowy, czarny, szary, niebieski, zielony: Umożliwia estetyczne i funkcjonalne kodowanie faz, neutralnych i przewodów ochronnych zgodnie z normami identyfikacji kolorystycznej.

Zgodność z Normami

Blok dystrybucyjny HLAK 25 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Wyposażony w materiały o klasie palności UL94 V0, posiada deklarację zgodności CE oraz jest zgodny z normami VDE i IEC dla aparatury modułowej.

Zastosowanie

Blok dystrybucyjny HLAK 25 5P dedykowany jest do instalacji wymagających niezawodnego i bezpiecznego rozdziału energii elektrycznej, szczególnie tam, gdzie wymagana jest kompatybilność z przewodami aluminiowymi i miedzianymi.

• Instalacje fotowoltaiczne – rozdział prądu z paneli PV do inwerterów.
• Systemy elektromobilności – połączenia w stacjach ładowania pojazdów elektrycznych.
• Przemysłowe szafy rozdzielcze – organizacja obwodów zasilających w maszynach i urządzeniach.
• Automatyka przemysłowa – rozdział sygnałów i zasilania w układach sterowania.
• Modernizacje istniejących instalacji – elastyczne połączenia różnych typów przewodów.

Wskazówki Montażowe

Montaż bloku należy przeprowadzić z zachowaniem zasad bezpieczeństwa przez personel z uprawnieniami SEP. Blok HLAK 25 5P montowany jest na szynie DIN 35mm lub przy pomocy śrub bezpośrednio do płyty montażowej. Przed podłączeniem przewodów należy upewnić się, że obwód jest odłączony od napięcia. Przewody należy wprowadzić zgodnie z oznaczeniami kolorystycznymi, dokręcić śruby z odpowiednim momentem (zgodnie z dokumentacją), a następnie przeprowadzić pomiary rezystancji izolacji. Kontrola jakości połączeń powinna być wykonana przez wykwalifikowanego elektryka.

FAQ

• Czy blok HLAK 25 5P nadaje się do instalacji w systemach fotowoltaicznych? Tak, blok charakteryzuje się napięciem roboczym 1000V AC / 1500V DC, co czyni go odpowiednim do pracy w instalacjach PV.
• Jakie materiały zostały użyte do produkcji korpusu i śrub? Korpus wykonany jest z mosiądzu niklowanego, a śruby z niklowanej stali – zapewnia to wysoką odporność na korozję i trwałość połączeń.
• Czy blok można montować na szynie DIN? Tak, blok HLAK 25 5P przeznaczony jest do montażu na standardowej szynie DIN 35mm, co ułatwia instalację w szafach rozdzielczych.
