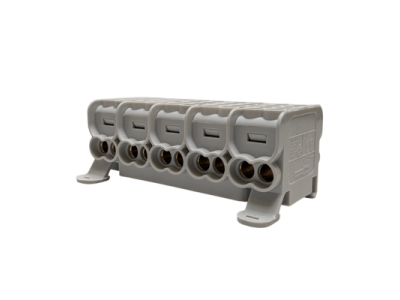

Blok dystrybucyjny, rozdzielczy HLAK 25 5P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC szary | MAG5255A00 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 5P w kolorze szarym to kompaktowe rozwiązanie do bezpiecznego rozdziału energii w instalacjach przemysłowych, fotowoltaicznych oraz systemach elektromobilności. Przeznaczony do montażu na szynie DIN lub przy pomocy śrub, obsługuje przewody aluminiowe i miedziane o przekrojach 25mm² i 16mm². Wysoka odporność na napięcie 1000V AC/1500V DC oraz prąd znamionowy 100A gwarantują niezawodność nawet w wymagających warunkach.

• Napięcie znamionowe 1000V AC / 1500V DC: Obejmuje szeroki zakres aplikacji – od instalacji przemysłowych po systemy fotowoltaiczne i elektromobilność.
• 5-biegunowa konstrukcja (5P): Umożliwia rozdział energii w układach trójfazowych z neutralnym i ochronnym, zapewniając pełną elastyczność w projektowaniu instalacji.
• Kompatybilność z Al/Cu 25mm²+16mm²: Obsługuje zarówno przewody aluminiowe, jak i miedziane w różnych przekrojach, co upraszcza dobór komponentów.
• Kompaktowa budowa: Oszczędza miejsce w szafach rozdzielczych i instalacjach, ułatwiając organizację przewodów.
• Montaż na szynie DIN lub śrubami: Dostosowanie do różnych standardów montażowych – szybki i pewny montaż bez dodatkowych adapterów.

Zgodność z Normami

Blok dystrybucyjny HLAK 25 5P spełnia wymagania norm europejskich dla aparatury rozdzielczej i sterowniczej. Posiada deklarację zgodności CE oraz klasę palności UL94 V0, co potwierdza jego bezpieczeństwo przeciwpożarowe.

Zastosowanie

Blok dystrybucyjny HLAK 25 5P znajduje zastosowanie w instalacjach wymagających niezawodnego rozdziału energii o wysokich parametrach elektrycznych.

• Instalacje przemysłowe – rozdział trójfazowy z neutralnym i ochronnym w szafach rozdzielczych.
• Systemy fotowoltaiczne (PV) – bezpieczny rozdział prądu stałego i przemiennego w instalacjach sieciowych i wyspowych.
• Elektromobilność (EV) – zasilanie stacji ładowania pojazdów elektrycznych.
• Automatyka przemysłowa – rozdział niskonapięciowy w układach sterowania i zasilania maszyn.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Zaleca się montaż na szynie DIN zgodnie z normami producenta, używając odpowiednich uchwytów. Przewody należy dokręcać momentem zgodnym z dokumentacją, aby zapewnić optymalny kontakt i uniknąć przegrzewania. Przed uruchomieniem należy sprawdzić poprawność połączeń i izolację.

FAQ

• Czy blok obsługuje przewody o innych przekrojach niż 25mm² i 16mm²? Dokumentacja produktu nie określa innych przekrojów. Zaleca się stosowanie przewodów zgodnych z parametrami bloku.
• Jaki jest materiał korpusu i śrub? Korpus wykonany jest z mosiądzu niklowanego, a śruby ze stali niklowanej – zapewnia to wysoką odporność na korozję i trwałość połączeń.
• Czy blok nadaje się do instalacji zewnętrznych? Parametry produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych, osłoniętych pomieszczeniach lub w obudowach zapewniających odpowiednią ochronę.
